Przycisk podświetlany zas. TRAFO 230-240V ZIEL. | XB4BW3345 Schneider Electric

Opis i Kluczowe Cechy

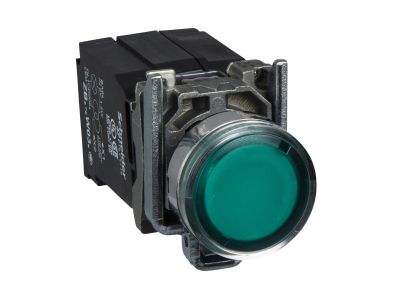

Przycisk podświetlany z wbudowanym zasilaniem transformatorowym dostępny w kolorze zielonym, oznaczony symbolem XB4BW3345. Przeznaczony do pracy przy napięciu 230–240 V AC, co zapewnia bezpośrednią kompatybilność z typowymi instalacjami oświetleniowymi i sterowniczymi. Podświetlenie ułatwia lokalizację przycisku w warunkach ograniczonej widoczności oraz jednoznacznie wskazuje stan aktywacji.

• Napięcie zasilania 230–240 V AC: umożliwia podłączenie bezpośrednio do sieci bez konieczności stosowania dodatkowego zasilacza.
• Podświetlenie zintegrowane (zasilane transformatorowo): wyraźna sygnalizacja wizualna zwiększająca bezpieczeństwo obsługi.
• Zielony kolor główki: zgodny z międzynarodowymi oznaczeniami funkcyjnymi (start, załącz).
• Kompatybilność z serią XB4: łatwa wymiana i rozbudowa w istniejących panelach sterowniczych.
• Kompaktowa konstrukcja: oszczędność miejsca w szafie sterowniczej.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada oznaczenie CE. Zaleca się stosowanie zgodnie z dobrą praktyką inżynierską oraz przepisami obowiązującymi w kraju użytkowania.

Zastosowanie

Przycisk podświetlany XB4BW3345 znajduje zastosowanie w instalacjach przemysłowych i budynkach użyteczności publicznej, gdzie wymagana jest wizualna informacja zwrotna o stanie urządzenia.

• Sterowanie rozruchem i zatrzymaniem silników oraz maszyn produkcyjnych.
• Sygnalizacja pracy w automatycznych liniach technologicznych.
• Impulsowe załączanie styczników, przekaźników lub wejść sterowników PLC.
• Przyciski start w układach bezpieczeństwa (zgodnie z przeznaczeniem zielonego koloru).

Wskazówki Montażowe

Montaż i podłączenie przycisku mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przycisk przeznaczony jest do montażu na panelu o grubości zgodnej z dokumentacją producenta (typowe otwory Ø22 mm). Przekrój przewodów należy dobrać do prądu obciążenia. Moment dokręcania zacisków oraz zalecany typ przewodu podano w karcie katalogowej.

FAQ

• Czy podświetlenie jest wykonane w technologii LED? W dostępnych danych nie określono rodzaju źródła światła. Podświetlenie zasilane jest przez wbudowany transformator, a jego charakterystyka (barwa, trwałość) może odpowiadać standardowej lampce neonowej lub LED – szczegóły należy sprawdzić w dokumentacji technicznej producenta.
• Jaki stopień ochrony IP ma ten przycisk? W danych produktu nie podano stopnia ochrony. W przypadku montażu w suchych pomieszczeniach rozdzielnic standardowo przyjmuje się IP20; w środowisku wilgotnym lub zapylonym konieczne jest zastosowanie dodatkowej osłony.
• Czy styk przycisku jest zwierny czy rozwierny? Rodzaj styku nie wynika z podanej nazwy ani symbolu. Należy kierować się pełną specyfikacją katalogową – typowo przyciski sterownicze dostępne są w konfiguracji 1NO (zwierny) lub 1NC (rozwierny). W razie wątpliwości skontaktuj się z dostawcą.
