Przycisk podświetlany czerwony kryty Fi 22mm z samopowrotem 1NO+1NC Harmony XB4 | XB4BW3465 Schneider Electric

Opis i Kluczowe Cechy

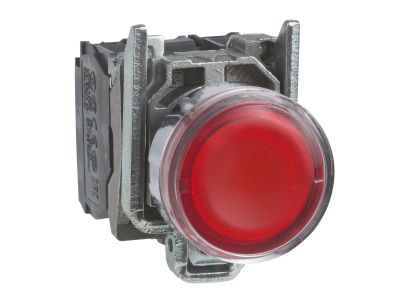

Przycisk podświetlany czerwony kryty Schneider Electric Harmony XB4 (symbol XB4BW3465) to element sterowniczy z mechanizmem samopowrotnym (impulsowym), wyposażony w jeden zestyk normalnie otwarty (1NO) i jeden normalnie zamknięty (1NC). Przeznaczony do montażu w otworze o średnicy 22 mm, pracuje przy napięciu 250 V AC/DC i posiada zaciski śrubowe. Chromowana metalowa ramka zapewnia wytrzymałość mechaniczną, a podświetlenie LED gwarantuje długotrwałą, dobrze widoczną sygnalizację. Dzięki wysokiej klasie szczelności IP66, IP67, IP69 oraz IP69K urządzenie sprawdza się w bardzo wymagających warunkach środowiskowych.

• Styki 1NO+1NC: uniwersalna konfiguracja umożliwiająca realizację zarówno załączania, jak i rozłączania w jednym przycisku – upraszcza okablowanie i redukuje liczbę potrzebnych elementów.
• Podświetlenie LED: długotrwałe, energooszczędne źródło światła zapewnia wyraźną sygnalizację stanu nawet z daleka, co zwiększa bezpieczeństwo obsługi.
• Stopień ochrony IP66/IP67/IP69/IP69K oraz Typ 4X: odporność na pył, strumienie wody, zanurzenie, mycie pod wysokim ciśnieniem i uderzenia – idealne do zastosowań w przemyśle spożywczym, chemicznym i na zewnątrz.
• Metalowa chromowana ramka: wysoka odporność na uderzenia i wibracje – gwarantuje trwałość i niezawodność w ciężkich warunkach eksploatacji.
• Szeroki zakres temperatury pracy od -40°C do 70°C: umożliwia stosowanie w bardzo zimnych i gorących środowiskach, np. w chłodniach lub halach produkcyjnych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z międzynarodowymi standardami i posiada certyfikaty potwierdzające wysoką odporność na czynniki środowiskowe (IP66, IP67, IP69, IP69K, Typ 4X) oraz certyfikat morski. Oznaczenie CE potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki uniwersalnej konfiguracji styków oraz wysokiej odporności na warunki zewnętrzne przycisk XB4BW3465 znajduje zastosowanie w wielu dziedzinach przemysłu i automatyki. Sprawdza się wszędzie tam, gdzie wymagana jest niezawodna sygnalizacja i sterowanie w trudnym otoczeniu.

• Sterowanie maszynami i urządzeniami w przemyśle spożywczym, chemicznym oraz na liniach produkcyjnych – w tym w strefach mokrych i zapylonych.
• Impulsowe załączanie i wyłączanie styczników, przekaźników lub wejść sterowników PLC w szafach sterowniczych i rozdzielnicach.
• Sygnalizacja optyczna stanu pracy (dzięki podświetleniu LED) na panelach operatorskich oraz pulpitach sterowniczych.
• Zastosowania w automatyce budynkowej i instalacjach zewnętrznych, gdzie wymagana jest odporność na deszcz, mróz i mycie ciśnieniowe.

Wskazówki Montażowe

Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Przycisk przeznaczony jest do montażu w otworze o średnicy 22 mm – należy go zamocować za pomocą dostarczonego pierścienia montażowego. Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu roboczego obwodu. Po montażu sprawdź poprawność działania i szczelność obudowy.

FAQ

• Czy przycisk ma wbudowane podświetlenie LED? Tak, przycisk wyposażony jest w długotrwałe podświetlenie LED, które zapewnia wyraźną sygnalizację i jest energooszczędne.
• Jaki stopień ochrony ma ten przycisk? Przycisk posiada stopnie ochrony IP66, IP67, IP69 oraz IP69K, a także oznaczenie Typ 4X. Oznacza to pełną odporność na pył, wodę (w tym zanurzenie) i mycie pod wysokim ciśnieniem.
• Czy przycisk jest samopowrotny? Tak, mechanizm działa w trybie impulsowym (samopowrót sprężyny) – po zwolnieniu wraca do pozycji wyjściowej, co jest typowe dla sygnalizacji i sterowania chwilowego.
