Przycisk podświetlany czerwony 16A 1NO 250VAC LED 115 ... 230VAC, pro M compact, E217-16-10C | 2CCA703161R0001 ABB

Alternatywny kod produktu: 2CCA703161R0001

Opis i Kluczowe Cechy

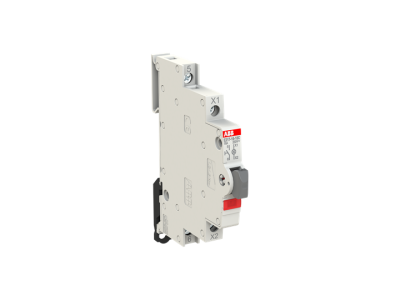

Przycisk podświetlany LED pro M compact E217-16-10C (symbol 2CCA703161R0001) to kompaktowe urządzenie o szerokości 0,5 modułu, zaprojektowane do montażu w aparaturze modułowej. Przeznaczony do pracy w obwodach o prądzie znamionowym 16A i napięciu 250VAC, wyposażony w diodę LED o kolorze czerwonym. Uniwersalne napięcie zasilania 115-230VAC zapewnia kompatybilność z różnymi systemami sterowania.

• Prąd znamionowy 16A: Możliwość bezpośredniego załączania odbiorników o mocy do 4 kW (250VAC), eliminuje konieczność stosowania dodatkowych przekaźników.
• Dioda LED zasilana 115-230VAC: Wyeliminowanie konieczności osobnego zasilania sygnalizatora – podświetlenie działa bezpośrednio z napięcia sterującego.
• Kolor czerwony LED: Wysoka widoczność sygnalizacji, idealny do wskaźników awarii, zatrzymań awaryjnych lub potwierdzenia załączenia.
• Szerokość 0,5 modułu: Oszczędność miejsca w szafach sterowniczych i rozdzielnicach – kompaktowa konstrukcja ułatwia zabudowę w gęstych układach.
• Bezobsługowa dioda LED: Długi okres eksploatacji bez konieczności wymiany źródła światła, odporna na wibracje i wstrząsy.

Zgodność z Normami

Przycisk spełnia wymagania norm europejskich dotyczących aparatury modułowej i posiada deklarację zgodności CE. Został zaprojektowany zgodnie z normami IEC 60947-5-1 dla urządzeń sterowniczych i sygnalizacyjnych.

Zastosowanie

Przycisk podświetlany pro M compact E217-16-10C znajduje zastosowanie w instalacjach sterowania i sygnalizacji, gdzie wymagana jest klarowna wizualizacja stanu pracy.

• Sterowanie maszynami i urządzeniami przemysłowymi – wskaźnik załączenia lub awarii.
• Systemy awaryjnego zatrzymania (E-stop) – wyraźna sygnalizacja stanu.
• Pulpity sterownicze i szafy rozdzielcze – kompaktowa budowa pozwala na zabudowę w ograniczonej przestrzeni.
• Instalacje budynkowe – sterowanie oświetleniem, wentylacją lub innymi odbiornikami w układach modułowych.

Wskazówki Montażowe

Montaż przycisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Przycisk montować w dedykowanej szynie TH 35 mm, mocując go zatrzaskiem. Szerokość 0,5 modułu umożliwia montaż obok innych aparatów modułowych. Po zamontowaniu należy sprawdzić poprawność działania podświetlenia i styku. Przewody podłączać zgodnie z oznaczeniami na schemacie dostępnym w dokumentacji produktu.

FAQ

• Czy przycisk posiada styk normalnie otwarty (NO) i normalnie zamknięty (NC)? Tak, przycisk wyposażony jest w jeden styk NO (1NO) i jeden styk NC (1NC), co umożliwia elastyczne konfiguracje obwodów sterowniczych.
• Jakie jest maksymalne napięcie pracy diody LED? Dioda LED zasilana jest napięciem 115-230VAC, co eliminuje potrzebę stosowania dodatkowych zasilaczy sygnalizacyjnych.
• Czy przycisk można stosować w obwodach prądu stałego? Przycisk przeznaczony jest do pracy w obwodach prądu przemiennego 250VAC. Do zastosowań w obwodach DC zalecane jest sprawdzenie kompatybilności styku z konkretnym napięciem i prądem.
