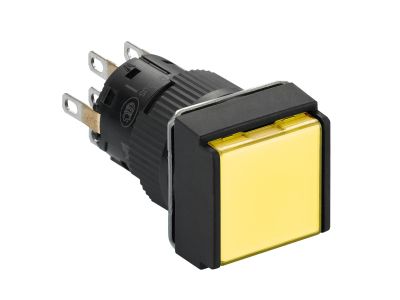

Przycisk płaski żółty samopowrotny LED 24V 1NO kwadratowy plastikowy Harmony XB6 | XB6ECW5B2P Schneider Electric

Opis i Kluczowe Cechy

Przycisk sterowniczy Schneider Electric z serii Harmony XB6, oznaczony symbolem XB6ECW5B2P, to płaski przycisk żółty z samopowrotnym mechanizmem i wbudowanym podświetleniem LED 24 V AC/DC. Wyposażony w jeden zestyk normalnie otwarty (1NO), zapewnia niezawodną sygnalizację i sterowanie w obwodach sterowniczych. Kwadratowa główka z tworzywa sztucznego ułatwia montaż w standardowych otworach paneli operatorskich i rozdzielnic.

• Styk 1NO (normalnie otwarty): Zapewnia prostą, bezpieczną realizację funkcji załączania – po naciśnięciu przycisku obwód się zamyka, po zwolnieniu wraca do stanu otwarcia.
• Samopowrotny (monostabilny): Przycisk automatycznie wraca do pozycji spoczynkowej po zwolnieniu, co eliminuje ryzyko pozostawienia w stanie załączenia.
• Wbudowany LED 24 V AC/DC: Umożliwia wizualną sygnalizację stanu urządzenia lub obecności napięcia, ułatwiając diagnostykę i obsługę – nie wymaga osobnego modułu podświetlenia.
• Kolor żółty, kwadratowa obudowa plastikowa: Wyraźne oznaczenie przycisku (np. jako ostrzeżenie lub funkcja pomocnicza) oraz łatwy montaż w otworach 22 mm (standardowa średnica dla serii XB6).
• Seria Harmony XB6 Schneider Electric: Sprawdzona, modułowa linia aparatury sterowniczej, która zapewnia kompatybilność z akcesoriami i ujednoliconą estetykę w rozdzielnicach.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi europejskimi normami bezpieczeństwa i posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach niskiego napięcia, spełnia wymagania dla aparatury sterowniczej stosowanej w przemyśle i automatyce budynkowej.

Zastosowanie

Przycisk sterowniczy XB6ECW5B2P znajduje zastosowanie w szerokim zakresie układów sterowania, gdzie wymagane jest niezawodne załączanie i sygnalizacja, szczególnie przy napięciu pomocniczym 24 V.

• Sterowanie bezpośrednie odbiornikami (np. załączanie oświetlenia, wentylatorów) w obwodach niskiego napięcia.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub wejść sterowników PLC w szafach automatyki.
• Sygnalizacja stanów pracy (np. alarm, gotowość) dzięki wbudowanej diodzie LED – idealny do paneli operatorskich maszyn.
• Zastosowanie w automatyce budynkowej – jako przycisk przywołania windy, otwierania bram czy sterowania roletami (przy odpowiednim napięciu).

Wskazówki Montażowe

Montaż przycisku może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Przycisk przeznaczony jest do montażu w otworze o średnicy 22 mm (standard panelowy) w panelu, obudowie lub płycie czołowej rozdzielnicy. Przed przykręceniem należy upewnić się, że przekrój przewodów jest dobrany do przewidywanego prądu obciążenia, a moment dokręcania zacisków nie przekracza wartości podanej w dokumentacji producenta. Do podłączenia wykorzystać przewody o odpowiedniej izolacji, zgodnie ze schematem elektrycznym. Po zakończeniu prac sprawdzić poprawność działania i szczelność obudowy.

FAQ

• Czy przycisk jest podświetlany? Jakie napięcie? Tak, przycisk posiada wbudowane podświetlenie LED przystosowane do zasilania napięciem 24 V AC/DC. Dioda świeci po podaniu napięcia na odpowiednie zaciski.
• Jaki stopień ochrony ma ten przycisk? W dostarczonych danych nie podano konkretnego stopnia ochrony IP. Standardowo aparatura panelowa serii Harmony XB6 oferuje IP40 dla części przedniej (po zamontowaniu w płycie), jednak należy sprawdzić specyfikację techniczną producenta dla konkretnej konfiguracji.
• Czy przycisk jest samopowrotny, czy z zatrzaskiem? Przycisk jest samopowrotny (monostabilny) – po naciśnięciu i zwolnieniu automatycznie wraca do pozycji spoczynkowej, a zestyk 1NO powraca do stanu otwarcia.
