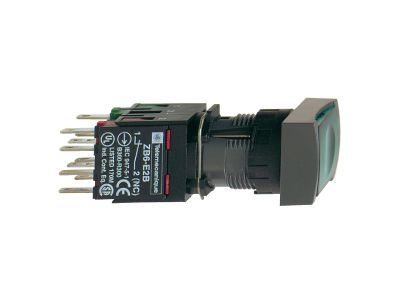

Przycisk płaski zielony samopowrotny LED 12...24V prostokątny Harmony XB6 | XB6DW3B1B Schneider Electric

Opis i Kluczowe Cechy

Przycisk płaski zielony samopowrotny z serii Harmony XB6 od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie sterownicze, zaprojektowane z myślą o aplikacjach wymagających wysokiej precyzji i oszczędności miejsca. Urządzenie charakteryzuje się prostokątnym kształtem główki, co pozwala na estetyczną zabudowę w nowoczesnych panelach operatorskich. Kluczowym elementem jest zintegrowane źródło światła LED, które pracuje w szerokim zakresie napięcia od 12 V do 24 V AC/DC, zapewniając doskonałą widoczność stanu pracy urządzenia nawet w trudnych warunkach oświetleniowych.

• Średnica montażowa 16 mm: Pozwala na znaczną miniaturyzację pulpitów sterowniczych przy zachowaniu pełnej funkcjonalności.
• Zintegrowany LED: Wykorzystanie technologii diodowej gwarantuje długą żywotność źródła światła oraz niskie zużycie energii elektrycznej.
• Działanie wolne styków: Mechanizm styków o działaniu wolnym (slow-break) zapewnia precyzyjne przełączanie obwodów sterowniczych.
• Samopowrotny mechanizm: Przycisk wraca do pozycji wyjściowej natychmiast po zwolnieniu nacisku, co jest idealne do impulsowego sterowania procesami.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co jest standardem dla serii Harmony od Schneider Electric. Urządzenie spełnia wymagania normy IEC 60947-5-1, dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Dzięki wysokiej jakości wykonania, przycisk zapewnia odpowiedni stopień ochrony IP, co pozwala na jego bezpieczne stosowanie w środowiskach przemysłowych narażonych na pył i wilgoć. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji.

Zastosowanie

Dzięki kompaktowej średnicy montażowej wynoszącej 16 mm, przycisk Harmony XB6 znajduje szerokie zastosowanie w miejscach, gdzie przestrzeń na panelu jest ograniczona. Jest idealnym wyborem dla:

• Producentów maszyn OEM budujących kompaktowe pulpity sterownicze.
• Systemów automatyki budynkowej do sygnalizacji stanów pracy instalacji.
• Szaf sterowniczych w przemyśle lekkim i spożywczym.
• Laboratoriów i aparatury medycznej, gdzie wymagana jest wysoka estetyka i niezawodność.

Wskazówki Montażowe

Montaż przycisku XB6DW3B1B jest intuicyjny i szybki, co znacząco skraca czas prefabrykacji rozdzielnic. Należy przygotować otwór montażowy o średnicy 16,2 mm. Dzięki kompletnej konstrukcji, użytkownik otrzymuje gotowy do instalacji moduł z blokiem styków i zintegrowanym modułem LED. Podczas podłączania przewodów należy zwrócić uwagę na zakres napięcia zasilającego LED (12-24V), aby uniknąć uszkodzenia diody. Zaleca się stosowanie odpowiednich końcówek tulejkowych na przewodach, co zapewni trwały i pewny kontakt elektryczny oraz odporność na wibracje maszynowe.

FAQ

• Czy przycisk wymaga osobnego zakupu źródła światła? Nie, model XB6DW3B1B posiada zintegrowany moduł LED, co upraszcza logistykę i montaż.
• Jakie jest napięcie zasilania podświetlenia? Przycisk obsługuje napięcie w zakresie od 12 V do 24 V, zarówno dla prądu stałego (DC), jak i przemiennego (AC).
• Czy kształt prostokątny wpływa na sposób montażu? Kształt prostokątny dotyczy części zewnętrznej (główki), natomiast otwór montażowy pozostaje standardowy, okrągły o średnicy 16 mm.
• Czy styki są wymienne? Jest to kompletny przycisk podświetlany, co oznacza, że stanowi on zintegrowaną całość gotową do pracy.
