Przycisk płaski zielony samopowrotny LED 12...24V kwadratowy Harmony XB6 | XB6CW3B5B Schneider Electric

Opis i Kluczowe Cechy

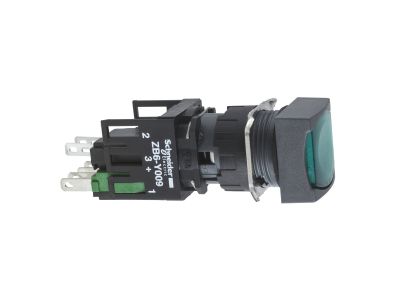

Przycisk płaski zielony samopowrotny LED 12…24 V firmy Schneider Electric z serii Harmony XB6 (symbol XB6CW3B5B) to kompletny element sterowniczy przeznaczony do montażu w otworze 16 mm. Wyposażony w dwa styki – 1 NO i 1 NC – umożliwia jednoczesne załączanie i rozłączanie obwodów sygnalizacyjnych oraz sterujących. Zintegrowana dioda LED zasilana napięciem 12…24 V AC/DC zapewnia wizualną informację o stanie urządzenia.

• Styki 1NO + 1NC: Dwa niezależne obwody pozwalają na jednoczesne sterowanie odbiornikiem i sygnalizację jego stanu, co zwiększa funkcjonalność przycisku w panelach operatorskich.
• Podświetlenie LED 12…24 V: Wbudowana dioda LED upraszcza instalację – nie wymaga dodatkowego źródła światła. Działa zarówno przy napięciu stałym, jak i zmiennym, co daje elastyczność w doborze układu zasilania.
• Samopowrotny tryb pracy: Po naciśnięciu i zwolnieniu przycisk powraca do pozycji spoczynkowej, co jest standardem w aplikacjach wymagających chwilowego impulsu (np. do styczników, przekaźników, PLC).
• Zielona, płaska główka kwadratowa: Ergonomiczny kształt i wyraźny kolor ułatwiają szybką identyfikację przycisku wśród innych elementów pulpitu sterowniczego.
• Średnica montażowa 16 mm: Uniwersalny otwór pasuje do standardowych paneli wykonanych zgodnie z popularnymi wymogami obudów sterowniczych.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa i posiada oznaczenie CE. Zaprojektowany zgodnie z wymaganiami klasycznych standardów aparatury sterowniczej, stosowanych powszechnie w przemyśle i automatyce budynkowej.

Zastosowanie

Przycisk Harmony XB6 sprawdza się wszędzie tam, gdzie potrzebne jest ręczne sterowanie lub sygnalizacja stanu urządzenia. Dzięki dwóm zestykom może jednocześnie przekazać sygnał do układu wykonawczego i zaświecić lampkę kontrolną.

• Sterowanie załączaniem i wyłączaniem odbiorników (silniki, wentylatory, oświetlenie) poprzez przekazanie impulsu do stycznika lub przekaźnika.
• Generowanie sygnałów chwilowych do sterowników PLC oraz systemów automatyki budynkowej (np. bramy, rolety, systemy alarmowe).
• Sygnalizacja potwierdzenia wykonania operacji – dioda LED informuje operatora o stanie aktywności (np. maszyna w ruchu).
• Montaż w panelach sterowniczych maszyn, szafach rozdzielczych oraz pulpitach operatorskich w przemyśle i instalacjach komercyjnych.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Przycisk przeznaczony jest do wbudowania w otwór o średnicy 16 mm w płycie czołowej (np. w drzwiach szafy sterowniczej). Dokręcanie elementów mocujących należy przeprowadzić zgodnie z dokumentacją producenta. Przekroje przewodów dopasuj do obciążenia styków (wartości z karty katalogowej). W aplikacjach z podświetleniem LED pamiętaj o prawidłowej polaryzacji w przypadku zasilania napięciem stałym DC.

FAQ

• Czy przycisk jest podświetlany? Tak, posiada zintegrowaną diodę LED zasilaną napięciem 12…24 V AC/DC. Świeci po podaniu napięcia na odpowiednie zaciski.
• Jaki jest stopień ochrony (IP) tego przycisku? W dostępnych danych producent nie podaje konkretnego stopnia ochrony dla samego przycisku. Zalecamy zapoznanie się z pełną kartą katalogową lub montaż w suchym, osłoniętym panelu.
• Czy styki są normalnie otwarte czy zamknięte? Przycisk wyposażono w jeden zestyk normalnie otwarty (NO) i jeden normalnie zamknięty (NC). Oba działają w trybie samopowrotnym – po naciśnięciu NO zwierają się, a NC rozwierają.
