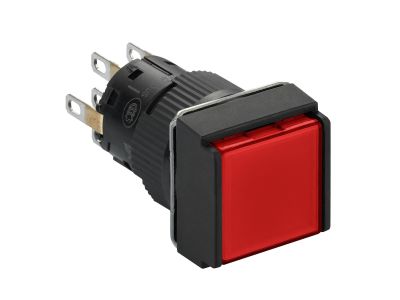

Przycisk płaski czerwony samopowrotny LED 24V 1NO kwadratowy plastikowy Harmony XB6 | XB6ECW4B2P Schneider Electric

Opis i Kluczowe Cechy

Przycisk płaski czerwony samopowrotny z podświetleniem LED 24V, symbol XB6ECW4B2P, z gamy Harmony XB6E firmy Schneider Electric. Wyposażony w styk 1NO (zwierny) o działaniu migowym oraz konfigurację 2 ZAŁ/WYŁ. Styki wykonane ze srebra pozłacanego zapewniają niezawodne przełączanie nawet przy niskich napięciach i małych obciążeniach. Montowany w otworze o średnicy 16 mm, przeznaczony do paneli sterowniczych w aplikacjach przemysłowych.

• Styki srebro pozłacane: odporność na utlenianie i korozję – gwarantują stabilną pracę w trudnych warunkach środowiskowych, szczególnie przy sygnałach niskonapięciowych.
• Podświetlenie LED 24V: zintegrowane źródło światła wyraźnie sygnalizuje stan urządzenia, ułatwiając obsługę i diagnostykę w warunkach słabego oświetlenia.
• Zaciski Faston 2,8 x 0,5 mm oraz lutowanie: elastyczne opcje przyłączania przewodów o przekroju min. 0,75 mm² (AWG 19) – upraszczają montaż w systemach automatyki i elektryki.
• Działanie migowe (samopowrotny): po naciśnięciu i zwolnieniu przycisk wraca do położenia spoczynkowego, co umożliwia impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC.
• Średnica montażowa 16 mm: kompatybilny z otworami standardowymi w panelach i puszkach – szybki montaż bez konieczności stosowania dodatkowych adapterów.

Zgodność z Normami

Produkt zgodny z europejskimi normami bezpieczeństwa oraz wymaganiami dyrektyw niskonapięciowych (LVD) i kompatybilności elektromagnetycznej (EMC). Posiada oznaczenie CE. Montaż i użytkowanie zgodne z dokumentacją techniczną producenta zapewniają bezpieczną eksploatację w instalacjach przemysłowych.

Zastosowanie

Przycisk XB6ECW4B2P sprawdza się w aplikacjach wymagających niezawodnego impulsowego sterowania i sygnalizacji. Jego kompaktowa konstrukcja i podświetlenie LED pozwalają na szerokie wykorzystanie w rozdzielnicach i panelach operatorskich.

• Sterowanie impulsowe stycznikami, przekaźnikami oraz wejściami cyfrowymi PLC w maszynach i liniach produkcyjnych.
• Sygnalizacja stanu pracy urządzeń – podświetlenie LED informuje o załączeniu lub awarii obwodu.
• Panele operatorskie w automatyce budynkowej (sterowanie oświetleniem, wentylacją, roletami) – niskie napięcie sterowania 24 V.
• Zastosowania w układach bezpieczeństwa jako przycisk potwierdzenia lub resetu (wymaga dodatkowej oceny ryzyka zgodnie z normami bezpieczeństwa maszyn).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przycisk przeznaczony jest do montażu w otworze o średnicy 16 mm w panelu o grubości zgodnej z dokumentacją producenta. Połączenia wykonuj za pomocą złączy Faston 2,8 x 0,5 mm (zalecane zaciski izolowane) lub przez lutowanie. Przekrój przewodów dobierz do obciążenia – min. 0,75 mm². Moment dokręcania (jeśli dotyczy) oraz szczegółowe instrukcje znajdują się w karcie katalogowej produktu. Nie przekraczaj parametrów znamionowych styków – brak podanych wartości oznacza konieczność weryfikacji w dokumentacji.

FAQ

• Czy podświetlenie LED wymaga polaryzacji? Zintegrowany LED jest przystosowany do napięcia 24 V (AC/DC). Zalecamy sprawdzenie dokumentacji technicznej producenta w celu potwierdzenia wymaganej polaryzacji dla konkretnej wersji napięciowej.
• Jaka jest średnica montażowa przycisku? Średnica otworu montażowego wynosi 16 mm – standardowy wymiar dla aparatury serii Harmony XB6.
• Jaką konfigurację styków ma ten przycisk? Zgodnie z danymi technicznymi przycisk wyposażony jest w 2 obwody ZAŁ/WYŁ (działanie migowe), a w nazwie określono styk 1NO (zwierny). Szczegółowe informacje o liczbie styków NO/NC znajdują się w karcie katalogowej.
