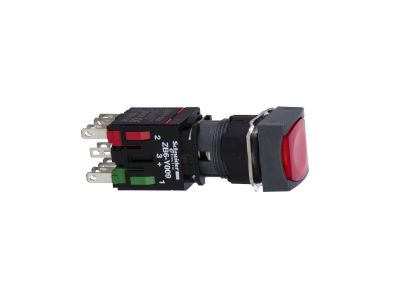

Przycisk płaski czerwony samopowrotny LED 12...24V kwadratowy Harmony XB6 | XB6CW4B5B Schneider Electric

Opis i Kluczowe Cechy

Przycisk płaski czerwony samopowrotny z serii Harmony XB6 firmy Schneider Electric – kompletny element sterowniczy z wbudowanym podświetleniem LED. Model XB6CW4B5B oferuje konfigurację styków 1 NO + 1 NC o działaniu wolnym, co zapewnia niezawodne sygnalizowanie stanu i separację obwodów. Zintegrowane źródło światła LED przystosowane do napięcia 12…24 V umożliwia wyraźną sygnalizację w szafach sterowniczych i na pulpitach operatorskich. Dzięki średnicy montażowej 16 mm przycisk pasuje do standardowych otworów w obudowach i panelach.

• Styki 1 NO + 1 NC (działanie wolne): umożliwiają jednoczesne załączanie jednego obwodu i rozłączanie drugiego, co ułatwia realizację funkcji sterujących i sygnalizacyjnych bez ryzyka zwarć.
• Wbudowany LED 12…24 V: podświetlenie czerwonym światłem zwiększa widoczność przycisku w słabo oświetlonych warunkach, ułatwiając szybką identyfikację stanu pracy.
• Samopowrotny mechanizm: po naciśnięciu przycisk automatycznie wraca do pozycji spoczynkowej, co jest wymagane w aplikacjach impulsowych (np. sterowanie stycznikami, przekaźnikami, PLC).
• Średnica montażowa 16 mm: kompaktowy, kwadratowy korpus ułatwia zabudowę w panelach, puszkach i szafach sterowniczych – idealny do rozwiązań o ograniczonej przestrzeni.
• Kompletna aparatura – gotowy do montażu: przycisk dostarczany jest w pełni zmontowany z przyłączem styków i LED, co skraca czas instalacji i eliminuje konieczność ręcznego składania.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej (oznaczenie CE). Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z dyrektywą niskonapięciową (LVD). Aby uzyskać szczegółowe informacje o certyfikatach i deklaracjach zgodności, należy zapoznać się z oficjalną dokumentacją producenta.

Zastosowanie

Przycisk Harmony XB6 sprawdza się wszędzie tam, gdzie wymagane jest lokalne sterowanie i sygnalizacja w maszynach, instalacjach przemysłowych oraz systemach automatyki budynkowej. Dzięki samopowrotnemu działaniu i podświetleniu LED doskonale nadaje się do impulsowego wyzwalania oraz wizualnej informacji o stanie urządzenia.

• Sterowanie stycznikami, przekaźnikami i siłownikami w szafach sterowniczych – przycisk wysyła krótki impuls, a zintegrowana dioda LED informuje o gotowości obwodu.
• Sygnalizacja start/stop w maszynach produkcyjnych – czerwone podświetlenie wskazuje stan aktywny, a samopowrotny mechanizm ułatwia szybkie reakcje operatora.
• Interfejs HMI w aplikacjach PLC – wykorzystywany jako przycisk funkcyjny z potwierdzeniem optycznym, niezawodny w cyklach pracy ciągłej.
• Automatyka budynkowa – sterowanie oświetleniem, roletami czy bramami w systemach inteligentnego zarządzania, gdzie wymagana jest estetyka i trwałość.

Wskazówki Montażowe

Montaż i podłączenie urządzenia może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Przycisk mocuje się w otworze o średnicy 16 mm (zgodnie z DIN) na panelu lub w szafie sterowniczej; nie wymaga szyny TH35. Przewody należy dobrać do prądu znamionowego styków (szczegóły w karcie katalogowej), a zaciski dokręcić momentem określonym przez producenta. Przed uruchomieniem sprawdzić polaryzację zasilania LED (12…24 V DC/AC) oraz poprawność działania styków.

FAQ

• Czy przycisk ma wbudowane podświetlenie LED i jakie jest jego napięcie? Tak, przycisk XB6CW4B5B wyposażony jest w zintegrowane źródło światła LED przystosowane do napięcia 12…24 V (prąd stały lub przemienny). Podświetlenie świeci na czerwono, co ułatwia identyfikację wizualną.
• Jaki stopień ochrony IP ma ten przycisk? W dostarczonych danych producenta nie podano stopnia ochrony IP. Zalecamy sprawdzenie pełnej karty katalogowej Harmony XB6 lub skontaktowanie się z doradcą technicznym, aby dobrać odpowiednie uszczelnienie do warunków pracy.
• Czy przycisk nadaje się do sterowania stycznikami w obwodach silnikowych? Tak, samopowrotny przycisk z stykami 1NO+1NC o działaniu wolnym może wysyłać impulsy do styczników. Należy jednak upewnić się, że parametry styków (prąd, napięcie) są zgodne z wymaganiami sterowanego odbiornika – szczegółowe dane znajdują się w dokumentacji technicznej.
