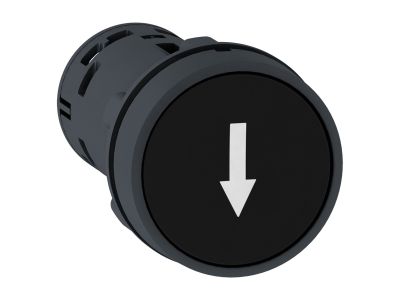

Przycisk płaski czarny z samoczynnym powrotem Harmony XB7 | XB7NA21343 Schneider Electric

Opis i Kluczowe Cechy

Przycisk płaski czarny z serii Harmony XB7 od renomowanego producenta Schneider Electric to wysokiej klasy komponent sterowniczy, zaprojektowany z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się monolityczną konstrukcją, co oznacza zintegrowanie korpusu z blokiem styków, co znacząco upraszcza logistykę i montaż. Wyposażony w jeden styk zwierny (1 NO), przycisk działa w trybie impulsowym ze sprężynowym mechanizmem powrotnym, co gwarantuje precyzyjną odpowiedź na każde naciśnięcie operatora.

• Ergonomia i czytelność: Czarny kolor przycisku z wyraźnym białym symbolem „Strzałka w dół” pozwala na intuicyjną obsługę i szybką identyfikację funkcji maszyny, nawet w trudnych warunkach oświetleniowych.
• Wytrzymałość mechaniczna: Podwójna izolowana ramka z tworzywa sztucznego zapewnia wysoką odporność na uderzenia oraz wibracje, co jest kluczowe w środowisku pracy ciężkich maszyn.
• Stopień ochrony IP65: Wysoka szczelność obudowy gwarantuje pełną ochronę przed wnikaniem pyłu oraz strumieniami wody, co pozwala na bezawaryjną pracę w trudnych warunkach środowiskowych.
• Zaciski śrubowe: Solidne połączenia elektryczne realizowane za pomocą zacisków śrubowych zapewniają trwałość styku i odporność na poluzowanie pod wpływem drgań.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w sektorze elektro-technicznym. Posiada certyfikację potwierdzającą stopień ochrony IP65, co czyni go zdatnym do użytku w miejscach narażonych na wilgoć i zapylenie. Konstrukcja z podwójną izolacją klasy II zwiększa bezpieczeństwo operatora, eliminując ryzyko porażenia prądem w przypadku uszkodzenia izolacji podstawowej.

Zastosowanie

Przycisk Harmony XB7 znajduje szerokie zastosowanie w systemach automatyki przemysłowej oraz sterowaniu procesami technologicznymi. Dzięki standardowej średnicy montażowej wynoszącej 22 mm, jest on w pełni kompatybilny z istniejącymi pulpitami sterowniczymi i kasetami sterowniczymi. Idealnie sprawdza się w:

• Systemach transportu bliskiego (sterowanie przenośnikami, windami, podnośnikami).
• Panelach sterowniczych maszyn produkcyjnych i obrabiarek.
• Rozdzielnicach elektrycznych wymagających lokalnego sterowania napędami.
• Aplikacjach zewnętrznych i wewnętrznych o szerokim zakresie temperatur od -25°C do +70°C.

Wskazówki Montażowe

Instalacja przycisku XB7NA21343 jest szybka i intuicyjna, co pozwala na optymalizację czasu pracy instalatora:

• Otwór montażowy: Należy przygotować standardowy otwór o średnicy 22,5 mm.
• Mocowanie: Dzięki monolitycznej budowie, przycisk montuje się za pomocą jednej nakrętki mocującej, co eliminuje potrzebę składania wielu elementów.
• Okablowanie: Przewody należy podłączyć do zacisków śrubowych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, aby zapewnić maksymalną powierzchnię styku i trwałość połączenia.
• Moment dokręcania: Należy zachować odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć uszkodzenia gwintu przy jednoczesnym zapewnieniu pewnego połączenia elektrycznego.

FAQ

• Czy przycisk posiada podświetlenie? Nie, model XB7NA21343 jest przyciskiem niepodświetlanym.
• Jaki jest typ styku w tym modelu? Przycisk wyposażony jest w jeden styk normalnie otwarty (1 NO).
• Czy symbol strzałki jest trwały? Tak, oznaczenie „Strzałka w dół” jest wykonane w sposób odporny na ścieranie, co zapewnia długotrwałą czytelność nawet przy intensywnej eksploatacji.
• W jakich temperaturach może pracować urządzenie? Przycisk jest przystosowany do pracy w bardzo szerokim zakresie temperatur, od -25°C do aż +70°C.
