Przycisk płaski 3SU1, 30mm, okrągły, , podświetlany, przezroczysty, SIRIUS ACT | 3SU1061-0JB70-0AA0 Siemens

Alternatywny kod produktu: 3SU10610JB700AA0

Opis i Kluczowe Cechy

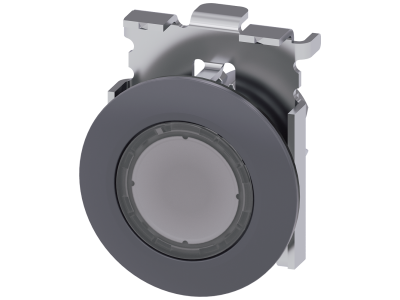

Przycisk płaski 3SU1061-0JB70-0AA0 to element wykonawczy w systemie Siemens SIRIUS ACT. Przeznaczony do montażu w płycie czołowej, współpracuje z elektrycznymi blokami funkcyjnymi montowanymi od tyłu. Okrągły kształt o średnicy 30 mm, przezroczysty i podświetlany – umożliwia wyraźną sygnalizację stanu pracy nawet w słabym oświetleniu. Dzięki modułowej konstrukcji można go łączyć z różnymi blokami styków i LED, tworząc kompletne urządzenie sterownicze dopasowane do wymagań instalacji.

• Podświetlenie przezroczyste: Wbudowana możliwość podświetlenia (LED w bloku funkcyjnym) zapewnia czytelną informację o stanie urządzenia w warunkach ograniczonej widoczności.
• Wymiar 30 mm: Standardowy otwór montażowy w płycie czołowej, zgodny z międzynarodowymi wymiarami przycisków i lampek sterowniczych – ułatwia zabudowę w rozdzielnicach i pulpitach.
• Modułowość SIRIUS ACT: Element wykonawczy może być łączony z osobno zamawianymi modułami styków, LED i uchwytami, co pozwala na elastyczne konfigurowanie funkcji (np. NO/NC, różne kolory sygnalizacji).
• Konstrukcja płaska, okrągła: Minimalny wystający profil zmniejsza ryzyko przypadkowego uruchomienia i ułatwia czyszczenie powierzchni płyty czołowej.

Zgodność z Normami

Produkt należy do systemu Siemens SIRIUS ACT, który spełnia wymagania europejskich norm oraz posiada certyfikat CE. Dopuszczony do stosowania w instalacjach przemysłowych i budynkowych zgodnie z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej. Szczegółowe informacje o normach poszczególnych bloków funkcyjnych znajdują się w dokumentacji technicznej konfiguratora SIRIUS ACT.

Zastosowanie

Przycisk płaski 3SU1061-0JB70-0AA0 jest przeznaczony do tworzenia paneli sterowniczych w maszynach, liniach produkcyjnych oraz instalacjach automatyki budynkowej. Dzięki przezroczystemu podświetleniu może pełnić funkcję zarówno przycisku załączającego, jak i sygnalizatora.

• Sterowanie pracą silników i napędów w szafach sterowniczych (w połączeniu ze stycznikami i przekaźnikami).
• Impulsowe wyzwalanie układów PLC lub modułów wejścia/wyjścia w rozdzielnicach przemysłowych.
• Sygnalizacja stanu urządzenia (np. praca/awaria) w pulpitach operatorskich.
• Ręczne załączanie i wyłączanie odbiorników w automatyce budynkowej (np. pomp, wentylatorów).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przycisk montuje się w otworze o średnicy 30 mm w płycie czołowej (grubość panelu zgodna z dokumentacją producenta). Element wykonawczy mocuje się za pomocą standardowego uchwytu SIRIUS ACT (dostarczanego oddzielnie lub w zestawie). Do podłączenia bloków funkcyjnych stosować przewody o przekroju dobranym do prądu obciążenia (zgodnie z danymi bloku). Momenty dokręcania śrub oraz specyfikację uchwytu należy sprawdzić w karcie katalogowej Siemens.

FAQ

• Czy przycisk jest podświetlany fabrycznie? Element wykonawczy 3SU1061-0JB70-0AA0 jest przezroczysty i przeznaczony do montażu z zewnętrznym modułem LED (blok funkcyjny). Podświetlenie uzyskuje się przez odpowiedni blok LED, który należy dobrać osobno do wymaganego napięcia i koloru światła.
• Jaki jest stopień ochrony tego przycisku? Stopień ochrony zależy od konfiguracji całego urządzenia (uszczelki, sposób montażu). Pojedynczy element wykonawczy w standardowym uchwycie osiąga typowo IP20 w rozdzielnicach. W przypadku instalacji w płycie czołowej z zastosowaniem uszczelek można uzyskać wyższe IP – szczegóły w dokumentacji Siemens.
• Czy ten przycisk może pracować jako łącznik zwierny (NO) czy rozwierny (NC)? Funkcja styków nie jest określona przez sam element wykonawczy. Zależy od zastosowanego bloku styków (moduł NO/NC). Do tego przycisku pasują standardowe bloki SIRIUS ACT (np. 3SU1400-1AA10-1CA0).
