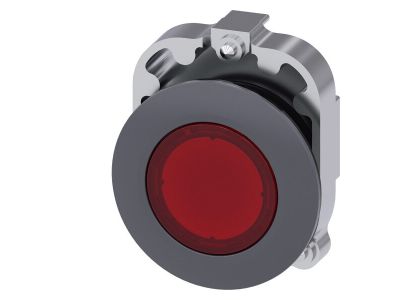

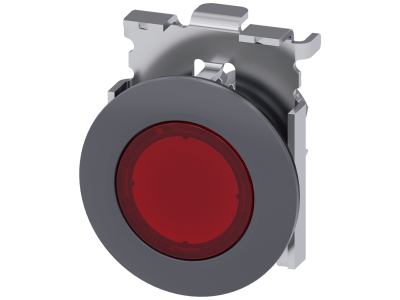

Przycisk płaski 3SU1, 30mm, okrągły, , podświetlany, czerwony, SIRIUS ACT | 3SU1061-0JB20-0AA0 Siemens

Alternatywny kod produktu: 3SU10610JB200AA0

Opis i Kluczowe Cechy

Przycisk płaski podświetlany w kolorze czerwonym o średnicy 30 mm z modułowego systemu SIRIUS ACT (symbol 3SU1061-0JB20-0AA0) to element wykonawczy przeznaczony do montażu w płycie czołowej. Dzięki podświetleniu LED i wyraźnemu kolorowi zapewnia szybką identyfikację stanu pracy maszyny nawet w słabym oświetleniu. Jako część systemu modułowego umożliwia elastyczne konfigurowanie zestawów przycisków i lampek sterowniczych w szafach sterowniczych i panelach operatorskich.

• Podświetlany (LED): czerwona dioda LED poprawia widoczność sygnalizacji w słabym świetle, ułatwiając operatorowi odczyt stanu urządzenia.
• Średnica 30 mm (otwór montażowy): standardowy wymiar pasujący do większości obudów sterowniczych i paneli – łatwy montaż bez dodatkowych przeróbek.
• Konstrukcja płaska: niski profil przycisku minimalizuje ryzyko przypadkowego zadziałania i ułatwia czyszczenie powierzchni płyty czołowej.
• System modułowy SIRIUS ACT: wymienne bloki styków, uchwyty i elementy sygnalizacyjne pozwalają dostosować zestaw do konkretnych potrzeb aplikacji.
• Czerwona barwa: zgodna z konwencją sygnalizacji STOP/ALARM – intuicyjne rozpoznanie funkcji przycisku przez operatora.

Zgodność z Normami

Przycisk został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN charakterystycznymi dla systemów przycisków sterowniczych. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Dla zapewnienia pełnej zgodności z wymaganiami bezpieczeństwa należy stosować wyłącznie oryginalne bloki styków i akcesoria z serii 3SU1.

Zastosowanie

Przycisk płaski podświetlany czerwony znajduje zastosowanie w wielu obszarach automatyki przemysłowej, sterowania procesami oraz sygnalizacji. Sprawdza się szczególnie tam, gdzie wymagana jest wizualna informacja o stanie urządzenia oraz prosta obsługa przez operatora.

• Sygnalizacja stanów awaryjnych (np. STOP, ALARM) na panelach operatorskich i szafach sterowniczych.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC w układach automatyki maszyn.
• Element wykonawczy w przyciskach start/stop w komplecie z blokami styków 3SU1.
• Montaż w rozdzielnicach i pulpitach operatorskich wymagających podświetlanej sygnalizacji w standardowym otworze 30 mm.

Wskazówki Montażowe

Montaż przycisku oraz wszelkie prace związane z instalacją elektryczną mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do montażu należy bezwzględnie odłączyć napięcie zasilające. Przycisk mocuje się w otworze o średnicy 30 mm w płycie czołowej przy użyciu standardowego uchwytu (w komplecie z elementem wykonawczym lub do nabycia osobno). Do współpracy wymagane są elektryczne bloki funkcyjne (styki / moduł LED) z serii 3SU1, montowane od tyłu płyty. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążeniem wynikającym z parametrów bloku styków (nie dotyczy samego przycisku). Moment dokręcania śrub mocujących należy stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy przycisk ma wbudowane podświetlenie LED? Tak, przycisk jest przystosowany do podświetlenia – w zestawie znajduje się czerwona dioda LED, która wymaga odpowiedniego bloku elektrycznego (moduł LED lub połączenie z blokiem styków) z serii 3SU1.
• Z jakimi blokami styków współpracuje ten przycisk? Przycisk 3SU1061-0JB20-0AA0 jest elementem wykonawczym i wymaga oddzielnie zamawianych bloków styków (np. 3SU1400-0AA10-1AA0) lub modułu LED (np. 3SU1401-0AA10-1AA0) z serii 3SU1 SIRIUS ACT.
• Jaki jest kolor obudowy i podświetlenia? Obudowa przycisku (element przedni) jest w kolorze czerwonym, a podświetlenie (diody LED) również emituje światło czerwone – co zapewnia spójną sygnalizację wizualną w trybie ALARM/STOP.
