Przycisk n/t awaryjny OA1, 1NO+1NC, z młoteczkiem | OA1-W01-A.G\11-M Spamel

Opis i Kluczowe Cechy

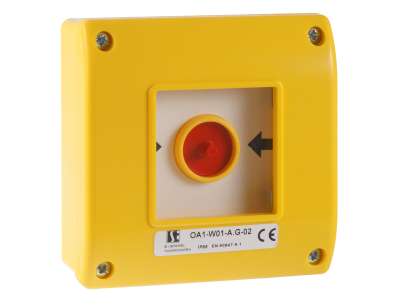

Przycisk awaryjny OA1-W01-A.G\11-M to natynkowe urządzenie sterujące przeznaczone do bezpiecznego zatrzymania pracy maszyn i urządzeń. Wyposażony w zestyk 1NO+1NC oraz funkcję młoteczka (zatrzasku), pozwala na niezawodne odcięcie zasilania w sytuacji zagrożenia. Kompaktowa obudowa ułatwia montaż w miejscach widocznych i łatwo dostępnych.

• Zestyk 1NO+1NC: Zapewnia jednoczesne rozłączenie obwodu sterującego (NC) i sygnalizację stanu (NO), co zwiększa bezpieczeństwo i informuje o zadziałaniu przycisku.
• Funkcja młoteczka (zatrzask): Po naciśnięciu przycisk pozostaje w stanie zablokowanym, uniemożliwiając przypadkowe ponowne załączenie – do zwolnienia wymagane jest odciągnięcie lub obrót pokrętła.
• Montaż natynkowy: Szybki i prosty montaż na ścianie lub puszce bez konieczności wpuszczania w konstrukcję – idealny do modernizacji i tymczasowych instalacji.
• Kompaktowa obudowa: Oszczędza miejsce w rozdzielnicach i naściennych panelach sterowniczych, ułatwiając aranżację pulpitu.
• Brak konieczności konserwacji: Mechanizm zatrzaskowy i styki zaprojektowano z myślą o długotrwałej, bezawaryjnej pracy w suchych pomieszczeniach wewnętrznych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznakowanie CE. Zgodność z standardami DIN oraz dyrektywami Unii Europejskiej potwierdza jego przydatność w profesjonalnych instalacjach przemysłowych i komercyjnych.

Zastosowanie

Przycisk awaryjny OA1 przeznaczony jest przede wszystkim do realizacji funkcji zatrzymania awaryjnego (emergency stop) w układach sterowania maszyn. Sprawdza się w instalacjach wymagających szybkiego i jednoznacznego odcięcia zasilania.

• Zatrzymanie awaryjne przenośników taśmowych, obrabiarek, dźwigów i innych maszyn przemysłowych.
• Odcięcie zasilania w przypadku zagrożenia w ciągach technologicznych i liniach produkcyjnych.
• Sterowanie bezpieczeństwem w węzłach sieci energetycznych i rozdzielnicach głównych.
• Sygnalizacja stanu awaryjnego w systemach automatyki budynkowej (BMS) oraz w instalacjach tymczasowych (place budowy).

Wskazówki Montażowe

Montaż i podłączenie przycisku awaryjnego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od obwodu. Przycisk należy mocować na równej powierzchni (np. ścianie obudowy) przy użyciu dołączonych lub odpowiednich elementów montażowych. Przekrój przewodów należy dobrać zgodnie z obciążeniem prądowym i obowiązującymi normami (zalecany 0,5–1,5 mm²). Dokręcać zaciski z momentem podanym w dokumentacji producenta (zazwyczaj 0,5–0,8 Nm). Unikać stosowania siły przy obsłudze młoteczka – mechanizm musi działać swobodnie.

FAQ

• Jak działa funkcja młoteczka? Po naciśnięciu grzybka przycisk zatrzaskuje się w stanie wyłączonym – aby go zwolnić, należy pociągnąć grzybek do siebie lub obrócić go zgodnie z oznaczeniem. Zapobiega to przypadkowemu wznowieniu pracy.
• Czy przycisk jest podświetlany? W dostarczonej specyfikacji nie wskazano opcji podświetlenia LED. Standardowo przycisk OA1 nie posiada wbudowanej lampki sygnalizacyjnej – w razie potrzeby należy stosować oddzielny wskaźnik.
• Jaki stopień ochrony ma to urządzenie? Producent nie podaje konkretnego stopnia IP w dostępnych danych. Biorąc pod uwagę konstrukcję natynkową, zaleca się montaż w suchych pomieszczeniach wewnętrznych (typowe zabezpieczenie przed dotykiem IP20). W środowisku wilgotnym lub zapylonym należy zastosować dodatkową obudowę hermetyczną.
