Przycisk monostabilny wklęsły 1NO1NC żółty CP1-30Y-11 | 1SFA619100R3073 ABB

Alternatywny kod produktu: 1SFA619100R3073

Opis i Kluczowe Cechy

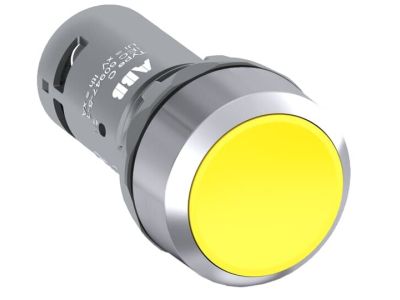

Przycisk monostabilny CP1-30Y-11 (symbol 1SFA619100R3073) w kolorze żółtym to kompaktowe, metalowe rozwiązanie do sterowania obwodów elektrycznych. Posiada jeden normalnie otwarty (1NO) i jeden normalnie zamknięty (1NC) zestyk, co zwiększa elastyczność zastosowań. Zaprojektowany do pracy z napięciem do 300V, wyróżnia się płaską konstrukcją, która ułatwia montaż w szafach sterowniczych lub pulpitach. Wykonany z chromowanego metalu zapewnia trwałość i estetykę.

• Konstrukcja monostabilna: Powraca automatycznie do położenia wyjściowego po zwolnieniu – idealny do sterowania krótkotrwałymi czynnościami.
• Zestyki 1NO + 1NC: Pozwala na elastyczne sterowanie obwodami – jeden zestyk może być użyty do sygnalizacji, drugi do bezpośredniego załączania.
• Napięcie robocze do 300V: Kompatybilny z szerokim zakresem napięć stosowanych w instalacjach przemysłowych.
• Metalowa, chromowana obudowa: Wysoka odporność na korozję i uszkodzenia mechaniczne, estetyczny wygląd.
• Kolor żółty: Wysoka widoczność, łatwa identyfikacja w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Przycisk CP1-30Y-11 spełnia wymagania dotyczące bezpieczeństwa i kompatybilności elektromagnetycznej zgodnie z obowiązującymi normami europejskymi. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Przycisk monostabilny CP1-30Y-11 znajduje zastosowanie w instalacjach sterowania i automatyki, gdzie wymagane jest precyzyjne i widoczne sterowanie.

• Sterowanie maszyn i urządzeń przemysłowych – np. uruchamianie/wyłączanie maszyn w liniach produkcyjnych.
• Szafy sterownicze i pulpity operatorskie – jako element sygnalizacji i sterowania.
• Systemy alarmowe i przeciwpożarowe – do testowania działania i sygnalizacji stanu.
• Instalacje, gdzie wymagana jest wysoka widoczność przycisku (np. strefy zagrożenia, ostrzeżenia).

Wskazówki Montażowe

Montaż przycisku powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP. Przed rozpoczęciem prac instalacyjnych należy upewnić się, że zasilanie jest odłączone. Przycisk montować w otworze o średnicy 22,5 mm (standardowe wymiary dla przycisków kompaktowych). Po umieszczeniu w otworze, zabezpieczyć nakrętką mocującą. Podłączenie przewodów należy wykonać zgodnie z dokumentacją techniczną, zwracając uwagę na poprawne przyporządkowanie styków 1NO i 1NC.

FAQ

• Czy przycisk jest podświetlany? Nie – model CP1-30Y-11 nie posiada podświetlenia. Wersje z podświetleniem dostępne są w innych kolorach z serii CP1.
• Jaki jest zakres napięcia roboczego? Przycisk pracuje z napięciem do 300V zgodnie z danymi technicznymi.
• Czy przycisk jest odporny na kurz i wodę? Model CP1-30Y-11 należy do serii kompaktowej, która charakteryzuje się wysokim poziomem odporności na kurz i wodę, jednak dokładny stopień ochrony IP nie został podany w danych produktu.
