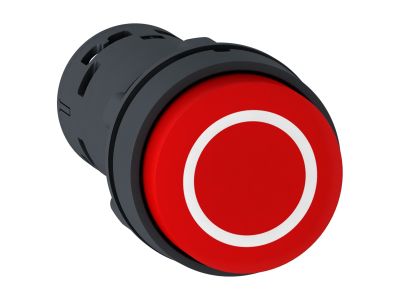

Przycisk monolityczny wystający czerwony samopowrotny ozn. "O" 1NO + 1NC, Harmony XB7 | XB7NL4532 Schneider Electric

Opis i Kluczowe Cechy

Przycisk monolityczny wystający czerwony samopowrotny oznaczony „O” z serii Harmony XB7 firmy Schneider Electric (symbol XB7NL4532) to kompaktowy element sterowniczy przeznaczony do pracy w trudnych warunkach przemysłowych. Wyposażony w dwa styki (1NO + 1NC) z zaciskami śrubowymi, zapewnia niezawodną sygnalizację i sterowanie. Dzięki stopniowi ochrony IP65 oraz szerokiemu zakresowi temperatur roboczych (0°C do 50°C) sprawdza się w wymagających aplikacjach.

• Stopień ochrony IP65: odporność na kurz, wodę, uderzenia i wibracje – gwarancja niezawodności w trudnych środowiskach (np. hale produkcyjne, linie montażowe).
• 2 styki (1NO + 1NC) – zaciski śrubowe: elastyczność podłączenia obwodów sterujących i sygnalizacyjnych; bezpieczne i pewne połączenie przewodów.
• Mechanizm samopowrotny: natychmiastowy powrót styków po zwolnieniu przycisku – idealny do impulsowego sterowania maszynami i przekaźnikami.
• Montaż w otworze 22 mm: uniwersalny standard paneli operatorskich – łatwa integracja z istniejącymi układami.
• Wyraźne oznaczenie „O”: redukcja ryzyka pomyłki podczas instalacji i obsługi – szybka identyfikacja funkcji.

Zgodność z Normami

Przycisk XB7NL4532 posiada międzynarodowe certyfikaty CCC, CSA, UL, RoHS, EAC oraz deklarację zgodności z normami europejskimi (CE). Gwarantuje to spełnienie wymogów bezpieczeństwa i kompatybilności na różnych rynkach.

Zastosowanie

Przycisk znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne, chwilowe sterowanie oraz sygnalizacja stanu maszyn i urządzeń.

• Sterowanie odbiornikami (np. stycznikami, przekaźnikami) w szafach sterowniczych i panelach operatorskich.
• Impulsowe wyzwalanie przekaźników, styczników lub wejść PLC w automatyce przemysłowej.
• Sygnalizacja alarmów i stanów awaryjnych w systemach nadzoru maszyn.
• Automatyka budynkowa – przyciski w panelach sterowania oświetleniem, bramami, roletami.

Wskazówki Montażowe

Montaż może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przycisk przeznaczony jest do standardowego otworu montażowego o średnicy 22 mm. Zaciski śrubowe należy dokręcać momentem podanym w dokumentacji producenta. Przekrój przewodów dobrać zgodnie z prądem obciążenia oraz obowiązującymi normami. Po zamontowaniu zaleca się sprawdzenie poprawności działania styków.

FAQ

• Czy przycisk jest podświetlany? Nie, wersja XB7NL4532 nie posiada podświetlenia LED. Stosowany jest wyłącznie jako przycisk sterowniczy.
• Jaki jest stopień ochrony? IP65 – pyłoszczelny i odporny na strugi wody, uderzenia oraz wibracje.
• Jak działa tryb pracy styku? Przycisk ma mechanizm samopowrotny (chwilowy) – styki powracają do stanu spoczynkowego po zwolnieniu nacisku.
