Przycisk kryty podświetlany dwuklawiszowy Fi22 z oznczeniem, biały | ZB4BW7A1721 Schneider Electric

Opis i Kluczowe Cechy

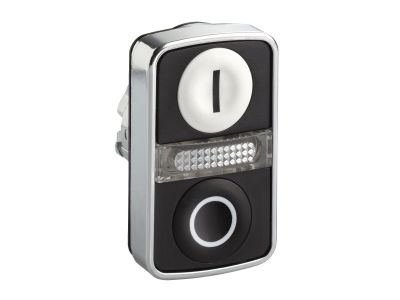

Schneider Electric Harmony XB4 ZB4BW7A1721 to podświetlany, dwuklawiszowy przycisk sterowniczy z metalową chromowaną ramką. Konstrukcja obejmuje jeden przycisk biały, jeden czarny oraz środkową białą lampkę kontrolną, a oznaczenia „I” i „O” zapewniają intuicyjną identyfikację funkcji. Dzięki certyfikatom IP66, IP67, IP69 i IP69K urządzenie sprawdza się w najbardziej wymagających środowiskach przemysłowych, natomiast szeroki zakres temperatur pracy od -40°C do 70°C gwarantuje niezawodność w ekstremalnych warunkach.

• Metalowa chromowana ramka: odporność na uderzenia i wibracje, idealna do pracy w trudnych warunkach mechanicznych.
• Stopień ochrony IP66 / IP67 / IP69 / IP69K: pełna szczelność przed kurzem, wodą i strumieniami pod wysokim ciśnieniem (mycie chemiczne).
• Dwa przyciski (biały/ czarny) z oznaczeniami I/O: szybka i jednoznaczna kontrola procesów – start/stop, załącz/wyłącz.
• Wbudowana biała lampka kontrolna: wizualna sygnalizacja stanu pracy, widoczna z odległości.
• Zakres temperatur -40°C do 70°C: bezawaryjne działanie zarówno w mroźnych halach, jak i gorących strefach produkcyjnych.
• Montaż zatrzaskowy (22 mm): łatwy montaż i wymiana bloczków styków bez użycia narzędzi.

Zgodność z Normami

Przycisk spełnia międzynarodowe standardy i posiada certyfikację morską, co potwierdza jego odporność na działanie środowiska wodnego, pyłów i detergentów. Oznaczenie Typ 4X gwarantuje dodatkową ochronę przed korozją i wnikaniem ciał stałych. Produkt zgodny z wymaganiami Unii Europejskiej (oznakowanie CE).

Zastosowanie

Dzięki wysokiej szczelności i wytrzymałości mechanicznej przycisk ZB4BW7A1721 znajduje zastosowanie w różnych gałęziach przemysłu oraz instalacjach zewnętrznych:

• Sterowanie maszynami i urządzeniami w przemyśle (start/stop, załączanie obwodów).
• Linie produkcyjne narażone na wilgoć, pył i agresywne środki czyszczące (spożywczy, chemiczny).
• Aplikacje zewnętrzne – bramy, szlabany, stacje uzdatniania, systemy nawadniania.
• Automatyka budynkowa – sygnalizacja stanu, przyciski awaryjne w strefach narażonych na warunki atmosferyczne.

Wskazówki Montażowe

Montaż przycisku powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Należy odłączyć napięcie przed rozpoczęciem prac. Przycisk przeznaczony jest do montażu w panelu z otworem Ø22 mm, mocowany zatrzaskowo. Podłączenie bloków styków (sprzedawanych osobno) należy wykonać zgodnie z dokumentacją producenta. Moment dokręcania oraz przekrój przewodów dobrać do obciążenia prądowego zastosowanych styków. Po montażu sprawdzić poprawność działania mechanizmu sprężynowego oraz szczelność uszczelek.

FAQ

• Czy przycisk jest podświetlany? Tak, wyposażony jest w białą lampkę kontrolną umieszczoną centralnie między przyciskami. Podświetlenie wymaga osobnego źródła napięcia (blok styków z LED).
• Jaki stopień ochrony zapewnia ten model? Przycisk posiada stopień ochrony IP66, IP67, IP69 oraz IP69K – jest całkowicie odporny na kurz, zanurzenie w wodzie oraz strumienie gorącej wody pod wysokim ciśnieniem (spełnia normę Typ 4X).
• Czy można go stosować na zewnątrz w ekstremalnych temperaturach? Tak, zakres pracy od -40°C do 70°C oraz wysoka szczelność czynią go odpowiednim do instalacji zewnętrznych i w trudnych warunkach klimatycznych.
