Przycisk kryty Fi-22mm z sampowrotem 1NC bez oznaczenia niebieski | XB4BA61 Schneider Electric

Opis i Kluczowe Cechy

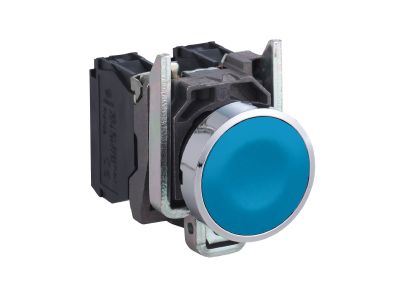

Przycisk sterowniczy Schneider Electric z serii Harmony XB4 o numerze katalogowym XB4BA61 to profesjonalne rozwiązanie dedykowane do zaawansowanych systemów automatyki przemysłowej. Urządzenie charakteryzuje się modułową konstrukcją oraz niebieskim kolorem czoła, co pozwala na szybką identyfikację funkcji w panelu sterowniczym. Wyposażone w mechanizm samopowrotny (impulsowy), idealnie nadaje się do wysyłania sygnałów sterujących do sterowników PLC lub przekaźników pomocniczych.

• Wytrzymałość mechaniczna: Chromowana metalowa ramka zapewnia najwyższą odporność na uszkodzenia mechaniczne oraz korozję, co jest kluczowe w wymagających środowiskach produkcyjnych.
• Konfiguracja styków: Produkt posiada jeden styk zwierny (1 NO), który umożliwia zamykanie obwodu w momencie naciśnięcia przycisku.
• Szczelność i ochrona: Dzięki certyfikatom IP66, IP67, IP69 oraz IP69K, przycisk jest całkowicie odporny na pył, silne strumienie wody pod ciśnieniem oraz wysoką temperaturę, co pozwala na jego stosowanie w przemyśle spożywczym i chemicznym.
• Ergonomia: Płaski profil przycisku minimalizuje ryzyko przypadkowego zahaczenia, jednocześnie zapewniając pewne działanie pod palcem operatora.

Zgodność z Normami

Przycisk Schneider Electric XB4BA61 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w aplikacjach przemysłowych. Urządzenie spełnia wymagania normy IEC 60947-5-1 dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Wysoka odporność na uderzenia (IK06) oraz wibracje sprawia, że produkt jest dopuszczony do pracy w najtrudniejszych warunkach eksploatacyjnych, gdzie stabilność połączenia elektrycznego jest priorytetem.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej klasie odporności, przycisk Harmony XB4 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Przemysł maszynowy: Sterowanie procesami start/stop oraz funkcjami pomocniczymi w obrabiarkach i liniach montażowych.
• Przemysł spożywczy: Możliwość mycia pod wysokim ciśnieniem (IP69K) sprawia, że jest to idealny wybór dla zakładów o wysokich rygorach higienicznych.
• Energetyka i prefabrykacja szaf: Standardowy otwór montażowy o średnicy 22 mm pozwala na łatwą integrację w typowych pulpitach sterowniczych i rozdzielnicach elektrycznych.
• Systemy transportowe: Odporność na wibracje umożliwia montaż w panelach sterujących przenośników i transporterów.

Wskazówki Montażowe

Instalacja przycisku XB4BA61 jest intuicyjna i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Przycisk montuje się w otworze o średnicy znamionowej 22,5 mm. Dzięki zastosowaniu zacisków śrubowych, podłączenie przewodów jest pewne i trwałe. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów giętkich, aby zapewnić optymalny styk elektryczny. Moment dokręcania śrub zaciskowych powinien być zgodny z dokumentacją techniczną producenta, co zapobiega luzowaniu się połączeń pod wpływem drgań maszyny. Modułowa budowa pozwala na szybką wymianę bloku styków bez konieczności demontażu całego korpusu.

FAQ

• Czy przycisk posiada podświetlenie? Nie, model XB4BA61 jest przyciskiem niepodświetlanym. Jeśli wymagana jest sygnalizacja świetlna, należy wybrać model z serii Harmony XB4 z wbudowaną diodą LED.
• Jaka jest średnica montażowa tego urządzenia? Przycisk jest przeznaczony do montażu w standardowych otworach o średnicy 22 mm.
• Czy mogę dołożyć dodatkowe styki do tego przycisku? Tak, modułowa konstrukcja serii Harmony XB4 pozwala na rozbudowę o dodatkowe bloki styków pomocniczych (NO lub NC) montowanych zatrzaskowo na korpusie.
• Czy metalowa ramka jest odporna na korozję? Tak, ramka jest chromowana, co zapewnia doskonałą ochronę przed czynnikami zewnętrznymi i estetyczny wygląd przez długi czas eksploatacji.
