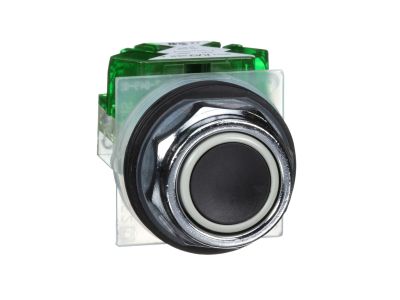

Przycisk kryty czarny samopowrotny metalowy ośmiokątny 1N/O, Fi-30mm Harmony 9001K | 9001KR1BH5 Schneider Electric

Opis i Kluczowe Cechy

Przycisk kryty monostabilny (samopowrotny) Schneider Electric Harmony 9001K, symbol 9001KR1BH5, to metalowy element sterowniczy z jednym stykiem normalnie otwartym (1NO). Przeznaczony do montażu w otworze o średnicy 30 mm, zapewnia niezawodną sygnalizację i sterowanie w aplikacjach przemysłowych. Chromowana, odporna na uderzenia obudowa gwarantuje trwałość w wymagających środowiskach.

• Metalowa obudowa: chromowana konstrukcja odporna na uderzenia, wibracje i korozję – idealna do zastosowań narażonych na uszkodzenia mechaniczne.
• Stopień ochrony IP66: całkowita odporność na kurz oraz silne strumienie wody – bezpieczna praca w wilgotnych i zapylonych warunkach.
• Szeroki zakres temperatury pracy (-25°C do +70°C): niezawodne działanie w ekstremalnych warunkach cieplnych, od chłodni po hale produkcyjne.
• Montaż w otworze 30 mm: uniwersalna kompatybilność z istniejącymi panelami i obudowami, łatwa instalacja bez konieczności modyfikacji.
• Mechanizm sprężynowy i zaciski śrubowe: niezawodny, długotrwały styk NO oraz proste podłączenie przewodów – minimalizuje przestoje i koszty serwisu.

Zgodność z Normami

Produkt spełnia międzynarodowe wymagania i posiada certyfikat Marine ABS, co potwierdza jego przydatność w aplikacjach morskich. Stopień ochrony IP66 oraz oznaczenia typów obudów (Type 1, 2, 3, 3R, 4, 12, 13) zapewniają zgodność z normami NEMA. Przyrząd oznaczony jest znakiem CE.

Zastosowanie

Przycisk 9001KR1BH5 stanowi uniwersalny interfejs do sterowania maszynami i urządzeniami w trudnych warunkach przemysłowych. Dzięki metalowej obudowie i wysokiej odporności na czynniki zewnętrzne sprawdza się tam, gdzie wymagana jest niezawodność i długa żywotność.

• Sterowanie rozruchem i zatrzymywaniem silników, pomp, wentylatorów oraz innych odbiorników przemysłowych.
• Podawanie sygnałów impulsowych do styczników, przekaźników lub sterowników PLC w liniach produkcyjnych.
• Sygnalizacja awaryjna i przyciski stopu w maszynach narażonych na wibracje, wilgoć i zapylenie (np. w zakładach spożywczych, chemicznych).
• Automatyka budynkowa w strefach o podwyższonych wymaganiach odporności – hale magazynowe, warsztaty, obiekty infrastruktury morskiej.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie w obwodzie. Przycisk instaluje się w panelu z otworem o średnicy 30 mm – wymagany otwór należy przygotować zgodnie z instrukcją producenta. Przewody podłączać do zacisków śrubowych z momentem dokręcania podanym w dokumentacji technicznej. Przekrój przewodów dobrać do prądu obciążenia i wymogów instalacji.

FAQ

• Czy przycisk posiada podświetlenie LED? Nie, model 9001KR1BH5 nie ma podświetlenia – to czarny przycisk kryty bez elementu świetlnego. Jeśli potrzebujesz wariantu podświetlanego, szukaj w serii Harmony 9001K z odpowiednim modułem LED.
• Jaki jest stopień ochrony (IP) tego przycisku? Deklarowany stopień ochrony to IP66 – pyłoszczelny i odporny na silne strumienie wody. Ponadto posiada certyfikaty zgodności z typami obudów NEMA 1,2,3,3R,4,12,13.
• Jaki typ styku zastosowano? Styk normalnie otwarty (NO) – przycisk w stanie spoczynku rozwiera obwód, a po naciśnięciu zwierza go. Po zwolnieniu wraca automatycznie do położenia wyjściowego (samopowrotny).
