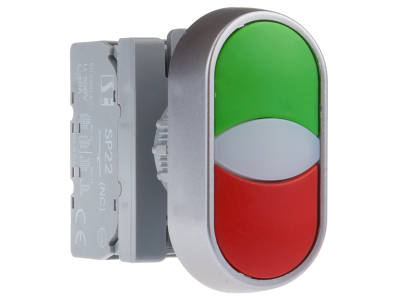

Przycisk kompletny z guzikiem dwuklawiszowym podświetlany 2KL 24 ... 230 V | SP22-2KL-11-LEDUNI\Z/C Spamel

Opis i Kluczowe Cechy

Przycisk kompletny z guzikiem dwuklawiszowym podświetlany SP22 (symbol SP22-2KL-11-LEDUNI\Z/C) to element sterowniczy przeznaczony do montażu w otworach o średnicy 22,3 mm. Łączy ergonomię obsługi z trwałością LED – prąd znamionowy do 2,5 A oraz wbudowane podświetlenie przystosowane do zakresu napięcia 24…230 V AC/DC umożliwiają pracę w obwodach sterowniczych o różnym napięciu bez konieczności stosowania dodatkowych zasilaczy.

• Prąd znamionowy do 2,5 A: bezpieczna praca w obwodach sterowniczych i sygnalizacyjnych przy typowych obciążeniach – bez ryzyka przeciążenia styków.
• Uniwersalne podświetlenie LED 24…230 V AC/DC: jeden przycisk obsługuje zarówno instalacje nisko-, jak i wysokonapięciowe, co upraszcza dobór i magazynowanie.
• Budowa członowa: umożliwia elastyczne tworzenie wariantów funkcjonalnych (np. wymiana modułu stykowego) oraz łatwe modyfikacje istniejących obwodów.
• Standardowy otwór montażowy 22,3 mm: kompatybilność z większością pulpitów, tablic sterowniczych i szaf – szybki montaż bez przeróbek.
• Dwuklawiszowy guzik: pozwala na dwa niezależne przyciski w jednym module – oszczędność miejsca i przejrzysty układ sterowania.

Zgodność z Normami

Przyciski serii SP22 spełniają wymagania obowiązujących norm europejskich oraz posiadają oznaczenie CE. Produkt przeznaczony do stosowania w środowiskach przemysłowych i maszynowych, zgodnie z przeznaczeniem określonym przez producenta.

Zastosowanie

Przycisk dwuklawiszowy SP22 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne sterowanie i sygnalizacja w kompaktowej formie. Sprawdza się w:

• sterowaniu odbiornikami w maszynach i urządzeniach (załączanie/wyłączanie, przełączanie trybów),
• nadawaniu impulsów do styczników, przekaźników lub sterowników PLC,
• sygnalizacji optycznej (dioda LED podświetla przycisk w stanie aktywnym lub jako wskaźnik stanu),
• automatyce budynkowej i szafach sterowniczych – jako element paneli operatorskich.

Wskazówki Montażowe

Montaż przycisku może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w obwodzie. Urządzenie instaluje się w otworze o średnicy 22,3 mm wywierconym w pulpicie lub szafie. Dokręcanie pierścienia mocującego należy przeprowadzić zgodnie z dokumentacją producenta. Przekrój przewodów doprowadzających (zalecany 0,5…2,5 mm²) dobrać do mocy obciążenia i charakterystyki zabezpieczeń.

FAQ

• Czy podświetlenie LED wymaga osobnego zasilacza? Nie – dioda LED przystosowana jest do pracy w zakresie napięcia 24…230 V AC/DC, co oznacza, że może być zasilana bezpośrednio z obwodu sterowniczego.
• Jaki jest stopień ochrony przycisku? W dostarczonych danych nie podano klasy IP – standardowa aparatura w pulpitach wewnętrznych osiąga zazwyczaj IP20, jednak szczegółowe dane należy sprawdzić w karcie katalogowej producenta.
• Czy przycisk działa jako chwilowy czy podtrzymywany? Mechanizm zwrotny jest typowo chwilowy (monostabilny) – po naciśnięciu i zwolnieniu wraca do położenia spoczynkowego. Konfiguracja styków zależy od wbudowanego modułu (w oznaczeniu „11” sugerowany jest zestyk 1NO+1NC, ale decydujący jest konkretny wariant zamówienia).
