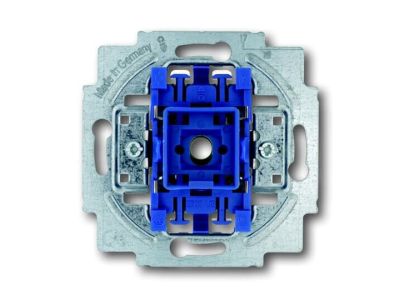

Przycisk kołyskowy 1-biegunowy zwierny z zaciskiem N, 2020 US-500 | 2CKA001413A0574 ABB

Alternatywny kod produktu: 2CKA001413A0574

Opis i Kluczowe Cechy

Przycisk kołyskowy 1-biegunowy zwierny (symbol 2CKA001413A0574) to łącznik pojedynczy z zaciskiem N przeznaczony do sterowania oświetleniem i innymi odbiornikami. Prąd znamionowy 10AX gwarantuje niezawodną pracę w obwodach oświetleniowych o standardowym obciążeniu żarowym i LED, a stopień ochrony IP20 zapewnia bezpieczne użytkowanie wewnątrz pomieszczeń. Złącza śrubowe ułatwiają szybki i pewny montaż.

• Styk zwierny 1NO: Proste załączanie i wyłączanie obwodu – idealne do podstawowych funkcji sterowania.
• Zacisk N (neutralny): Umożliwia bezpośrednie podłączenie przewodu neutralnego, co upraszcza instalację i oszczędza miejsce w puszce.
• Prąd znamionowy 10AX: Przystosowany do obciążeń żarowych, halogenowych i LED – bezpieczna praca bez ryzyka przegrzania styków.
• Złącza śrubowe: Trwałe i pewne połączenie przewodów o przekroju do 2,5 mm², odporne na wibracje i rozluźnianie.
• Stopień ochrony IP20: Ochrona przed ciałami stałymi o średnicy powyżej 12 mm – odpowiedni do montażu w suchych pomieszczeniach wewnętrznych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Zastosowane materiały i konstrukcja zapewniają niezawodność w standardowych instalacjach elektrycznych.

Zastosowanie

Przycisk kołyskowy 2020 US-500 znajduje zastosowanie w domowych i komercyjnych instalacjach elektrycznych, tam gdzie wymagane jest proste włączanie/wyłączanie obwodów oraz dodatkowy zacisk neutralny.

• Sterowanie oświetleniem w pomieszczeniach mieszkalnych, biurowych i usługowych.
• Załączanie i wyłączanie wentylatorów, rolet elektrycznych lub innych odbiorników sterowanych 230 V AC.
• W systemach automatyki budynkowej jako element interfejsu użytkownika (np. włącznik światła z podświetleniem – podświetlenie wymaga dodatkowego źródła).
• Jako łącznik w obwodach sygnalizacyjnych i sterujących niskiego napięcia (przy zachowaniu odpowiedniego obciążenia).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Podłączaj przewody zgodnie z oznaczeniami na obudowie – zaciski L (fazowy) i N (neutralny). Dokręcaj śruby momentem zgodnym z dokumentacją producenta (standardowo 0,5–0,8 Nm). Stosuj przewody o przekroju dostosowanym do prądu 10 A (min. 1,5 mm²). Urządzenie przeznaczone jest do montażu w standardowej puszce instalacyjnej o głębokości min. 40 mm.

FAQ

• Czy produkt posiada podświetlenie? Dane katalogowe nie wskazują na wbudowane podświetlenie. Jeśli potrzebujesz łącznika z podświetleniem, sprawdź inne modele z serii 2020.
• Jaki jest stopień ochrony IP? IP20 – chroni przed ciałami stałymi >12 mm, nie jest odporny na wilgoć. Stosuj wyłącznie w suchych pomieszczeniach wewnętrznych.
• Czy to łącznik monostabilny (przycisk) czy bistabilny (przełącznik)? Jest to łącznik kołyskowy zwierny – po wciśnięciu górnej części styki zwierają się i pozostają w tej pozycji aż do kolejnego wciśnięcia (funkcja bistabilna). Działa jak standardowy włącznik światła.
