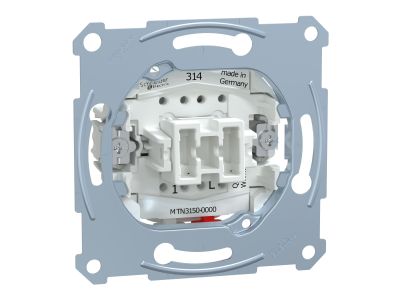

Przycisk jednobiegunowy 1Z 10A IP20, Merten | MTN3150-0000 Schneider Electric

Opis i Kluczowe Cechy

Przycisk sterowniczy Merten (symbol MTN3150-0000) to jednobiegunowa wkładka z zestykami 1Z przystosowana do pracy przy napięciu 250 V AC i prądzie znamionowym 10 A. Dzięki zaciskom bezśrubowym umożliwia szybki i pewny montaż przewodów, co skraca czas instalacji. Stopień ochrony IP20 gwarantuje bezpieczeństwo użytkowania w suchych pomieszczeniach wewnątrz rozdzielnic i puszek instalacyjnych.

• Prąd znamionowy 10 A: Pozwala na bezpieczne sterowanie odbiornikami o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie 250 V AC: Odpowiada standardowym instalacjom domowym i przemysłowym, zapewniając kompatybilność z większością obwodów.
• Zaciski bezśrubowe: Umożliwiają szybkie podłączenie przewodów bez użycia narzędzi, co zwiększa wygodę i efektywność pracy instalatora.
• Zestyk 1Z (monostabilny): Działa jako przycisk chwilowy – idealny do dzwonków, sygnalizacji oraz impulsowego sterowania stycznikami i przekaźnikami.
• Stopień ochrony IP20: Chroni przed przypadkowym dotknięciem elementów pod napięciem w suchych pomieszczeniach – standard w aparaturze modułowej.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich i posiada oznaczenie CE. Został zaprojektowany zgodnie z zasadami bezpieczeństwa obowiązującymi w instalacjach elektrycznych niskiego napięcia. Szczegółowe informacje o normach dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Przycisk Merten MTN3150-0000 sprawdza się wszędzie tam, gdzie potrzebne jest chwilowe załączanie obwodu. Jego kompaktowa forma i bezśrubowe zaciski ułatwiają integrację z systemami automatyki budynkowej.

• Sterowanie oświetleniem – przycisk monostabilny do załączania światła z jednego lub wielu miejsc.
• Wysyłanie impulsów do styczników, przekaźników lub modułów PLC w szafach sterowniczych.
• Sygnalizacja – przycisk dzwonkowy w domofonach i systemach przywoławczych.
• Automatyka budynkowa – element sterujący w systemach inteligentnego domu.

Wskazówki Montażowe

Montaż i podłączenie przycisku powinna wykonywać osoba z uprawnieniami SEP (min. 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Wkładkę mocuje się w odpowiedniej ramce/puszce systemu Merten. Zaciski bezśrubowe umożliwiają podłączenie przewodów o przekroju zalecanym przez producenta – nie wymagają dokręcania śrub. Po podłączeniu sprawdź, czy przewody są pewnie osadzone. Nie przekraczaj parametrów znamionowych.

FAQ

• Czy przycisk jest podświetlany? Nie, model MTN3150-0000 nie posiada wbudowanego podświetlenia. Jeśli potrzebujesz sygnalizacji wizualnej, wybierz wariant z LED.
• Jaki jest stopień ochrony tego przycisku? IP20 – przeznaczony do montażu w suchych pomieszczeniach wewnątrz rozdzielnic i puszek instalacyjnych.
• Jaki jest tryb pracy styku? Styk jest monostabilny (chwilowy) – po naciśnięciu zwiera obwód, po zwolnieniu samoczynnie rozłącza. Idealny do sterowania impulsowego.
