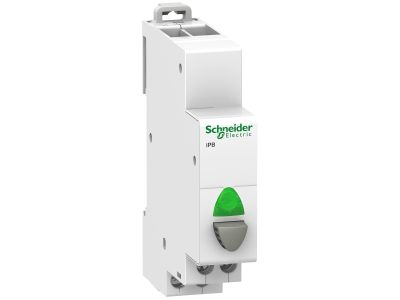

Przycisk IPB z lampką 12-48V zielony Acti 9 | A9E18038 Schneider Electric

Opis i Kluczowe Cechy

Przycisk iPB z lampką 12-48V zielony (symbol A9E18038) z gamy Acti 9 to przycisk pojedynczy z samopowrotem, wyposażony w jeden zestyk normalnie otwarty (1NO) o prądzie znamionowym 20 A. Przeznaczony do pracy w obwodach prądu przemiennego i stałego w zakresie 12–48 V AC/DC. Wbudowana lampka LED w kolorze zielonym pozwala na wizualną sygnalizację stanu załączenia, co ułatwia obsługę i diagnostykę instalacji.

• Prąd znamionowy 20 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie zasilania 12–48 V AC/DC: uniwersalność zastosowania zarówno w instalacjach prądu przemiennego, jak i stałego.
• Jeden zestyk normalnie otwarty (1NO) z samopowrotem: idealny do przekazywania impulsów sterujących do styczników, przekaźników lub PLC.
• Wbudowana lampka LED zielona: wizualna sygnalizacja załączenia obwodu zwiększa komfort obsługi i przyspiesza lokalizację awarii.
• Zgodność z normami IEC 60669-1 oraz IEC 60947-5-1: potwierdza jakość i bezpieczeństwo użytkowania w instalacjach elektrycznych.

Zgodność z Normami

Przycisk iPB z lampką 12-48V zielony Acti 9 spełnia wymagania norm IEC 60669-1 oraz IEC 60947-5-1. Posiada certyfikację CE, co gwarantuje zgodność z europejskimi wymaganiami bezpieczeństwa.

Zastosowanie

Przycisk przeznaczony jest do sterowania i sygnalizacji w rozdzielnicach modułowych oraz szafach sterowniczych. Sprawdza się w aplikacjach wymagających chwilowego impulsu załączającego lub wyłączającego.

• Sterowanie oświetleniem i innymi odbiornikami jednofazowymi w obwodach 12–48 V AC/DC.
• Przekazywanie impulsów do styczników, przekaźników oraz wejść sterowników PLC.
• Sygnalizacja stanu pracy układów w automatyce budynkowej (BMS).
• Zastosowania w instalacjach przemysłowych oraz komercyjnych wymagających wizualnego potwierdzenia załączenia.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przycisk przeznaczony jest do instalacji na szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój przewodów należy dobrać do prądu znamionowego 20 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Czy przycisk jest podświetlony? Tak, wyposażono go w wbudowaną lampkę LED w kolorze zielonym zasilaną napięciem 12–48 V AC/DC – sygnalizuje ona stan załączenia obwodu.
• Jaki jest tryb pracy styku? Styk normalnie otwarty (NO) z samopowrotem – po zwolnieniu przycisku wraca do położenia spoczynkowego, co zapewnia pracę impulsową.
• Do jakich napięć można stosować ten przycisk? Urządzenie przystosowane jest do napięć 12–48 V zarówno prądu przemiennego (AC), jak i stałego (DC) – zarówno dla obwodu głównego, jak i zasilania lampki.
