Przycisk Harmony XB4 z blokadą flap fi22 niebieski przyciski | ZB4BZ66 Schneider Electric

Opis i Kluczowe Cechy

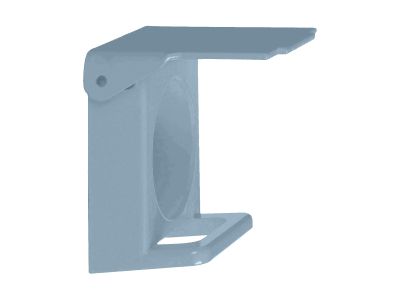

Przycisk sterowniczy z blokadą flap z serii Harmony XB4, oznaczony symbolem ZB4BZ66, to element łącznikowy przeznaczony do montażu w otworze o średnicy 22 mm. Niebieski kolor przycisku ułatwia szybką identyfikację na panelu operatorskim. Zintegrowana blokada typu flap zapobiega przypadkowemu uruchomieniu, co podnosi bezpieczeństwo obsługi w instalacjach wymagających świadomego zadziałania.

• Blokada flap: Mechaniczna osłona przycisku wymusza celowe odchylenie przed naciśnięciem – minimalizuje ryzyko niepożądanych załączeń w aplikacjach krytycznych.
• Średnica montażowa 22 mm: Standardowy otwór zgodny z normami dla serii XB4 – ułatwia integrację z istniejącymi panelami i obudowami.
• Kolor niebieski: Pozwala na szybką wizualną identyfikację funkcji przycisku – przydatne przy oznaczaniu trybów pracy lub stanów awaryjnych.
• Symbol ZB4BZ66: Gwarantuje kompatybilność z pozostałymi elementami rodziny Harmony XB4 – możliwość rozbudowy panelu bez konieczności zmiany modułów bazowych.
• Wykonanie bez podświetlenia: Element pasywny, niezależny od zasilania – nie wymaga dodatkowego okablowania ani doboru modułu LED.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi wymaganiami bezpieczeństwa i posiada oznaczenie CE. Jako element serii Harmony XB4 spełnia standardowe wymogi dla przemysłowych przycisków sterowniczych. Szczegółowe normy (np. IEC/EN 60947-5-1) dotyczące konkretnych parametrów elektrycznych mogą być określone w dokumentacji technicznej producenta – przed montażem należy sprawdzić kartę katalogową właściwą dla zastosowanego modułu stykowego.

Zastosowanie

Przycisk z blokadą flap znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona przed nieumyślnym naciśnięciem – szczególnie w środowiskach przemysłowych i w automatyce budynkowej. Dzięki standardowemu otworowi 22 mm może być montowany w typowych panelach operatorskich, kasetonach sterowniczych oraz szafach rozdzielczych.

• Sterowanie uruchomieniem / wyłączeniem maszyn w strefach o podwyższonym ryzyku przypadkowej interwencji.
• Impulsowe załączanie styczników, przekaźników lub wejść PLC w układach wymagających potwierdzenia (przycisk z osłoną typu flap).
• Sygnalizacja trybu awaryjnego – niebieski kolor odróżnia go od standardowych przycisków zielonych i czerwonych.
• Automatyka budynkowa – ręczne przełączanie trybów pracy (np. nocny/tryb oszczędnościowy) w miejscach dostępnych dla personelu technicznego.

Wskazówki Montażowe

Montaż oraz wszelkie prace instalacyjne mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania oraz upewnić się, że obwód jest bezpieczny. Przycisk przeznaczony jest do montażu w panelu o grubości zgodnej z wytycznymi producenta – otwór o średnicy 22 mm. Elementy stykowe (moduł łączeniowy) należy dobrać oddzielnie zgodnie z wymaganiami obwodu. Momenty dokręcania oraz przekroje przewodów należy stosować według instrukcji dostarczonej z zastosowanym modulem stykowym. Nie przekraczać dopuszczalnych parametrów prądowo-napięciowych podanych w dokumentacji technicznej zestawu.

FAQ

• Czy przycisk posiada podświetlenie LED? Nie. Model ZB4BZ66 to przycisk bez podświetlenia – nie ma wbudowanej diody ani gniazda do montażu modułu LED. Jeśli potrzebujesz podświetlonego elementu, wybierz wariant z rodziny XB4 zawierający moduł oświetleniowy.
• Jaki jest stopień ochrony (IP) tego przycisku? W dostarczonych danych nie podano konkretnego stopnia ochrony. Standardowe przyciski serii XB4 w zależności od wariantu montażu i uszczelnień osiągają zwykle IP66 / IP67, jednak dla modelu ZB4BZ66 należy sprawdzić informację na opakowaniu lub w karcie katalogowej producenta.
• Czy styk w tym przycisku jest zwierny czy rozwierny? Sam przycisk ZB4BZ66 to tylko element napędowy (główka z blokadą). Typ styku (NO/NC) określa osobny moduł stykowy (np. ZB4BZ…). Należy dobrać odpowiedni moduł łączeniowy do wymaganej funkcji – w ofercie dostępne są warianty z jednym lub dwoma stykami w różnych konfiguracjach.
