Przycisk Harmony XB4 płaski fi22 czarny samopowrotny bez podświetlenia okrągły metalowy | ZB4BP2S Schneider Electric

Opis i Kluczowe Cechy

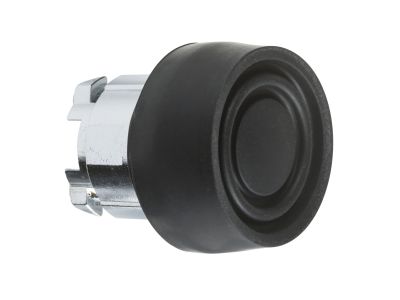

Przycisk sterowniczy Harmony XB4 Schneider Electric o symbolu ZB4BP2S to płaska, okrągła głowica metalowa w kolorze czarnym, przeznaczona do montażu w otworze o średnicy 22 mm. Mechanizm samopowrotny zapewnia automatyczny powrót do położenia spoczynkowego po każdym naciśnięciu. Brak modułu podświetlenia pozwala stosować go w aplikacjach, gdzie sygnalizacja świetlna nie jest wymagana. Dzięki solidnej konstrukcji mechanicznej sprawdza się w trudnych warunkach przemysłowych.

• Średnica montażowa 22 mm: uniwersalny wymiar pasujący do standardowych otworów w panelach sterowniczych i rozdzielnicach – łatwa integracja z istniejącą infrastrukturą.
• Samopowrotny mechanizm: sprężynowy powrót do pozycji wyjściowej po zwolnieniu przycisku – gwarantuje jednoznaczne sterowanie impulsowe.
• Metalowa obudowa: wysoka odporność na uszkodzenia mechaniczne i długotrwała eksploatacja w środowisku przemysłowym.
• Czarny kolor osłony: neutralny wygląd, łatwy do oznaczenia tabliczkami opisowymi – zastosowanie w strefach bez potrzeby sygnalizacji świetlnej.
• Głowica bez podświetlenia: niższe zużycie energii, brak potrzeby wymiany źródła światła – prostsza konserwacja.

Zgodność z Normami

Produkt należy do gamy Harmony XB4 firmy Schneider Electric i spełnia wymagania obowiązujących norm europejskich. Posiada oznaczenie CE potwierdzające zgodność z dyrektywami Unii Europejskiej. Konstrukcja jest zgodna z wytycznymi producenta dla urządzeń sterowniczych stosowanych w instalacjach przemysłowych.

Zastosowanie

Przycisk ZB4BP2S znajduje zastosowanie w systemach sterowania i automatyki budynkowej oraz maszyn przemysłowych. Dzięki uniwersalnemu wymiarowi i solidnej budowie sprawdza się w różnorodnych scenariuszach.

• Sterowanie rozruchem i zatrzymaniem maszyn (funkcja impulsowa).
• Panel operatorski w szafach sterowniczych – przyciski bez sygnalizacji świetlnej.
• Automatyka budynkowa – przywołanie windy, otwieranie bram, sygnalizacja przywołania.
• Zastosowania w systemach bezpieczeństwa (jako przycisk zatrzymania awaryjnego – wymagany moduł stykowy z odpowiednim stykiem NC).

Wskazówki Montażowe

Montaż oraz wszelkie prace przy urządzeniu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do instalacji bezwzględnie odłącz napięcie zasilania. Głowicę mocuje się w panelu o otworze Ø22 mm przy pomocy pierścienia montażowego (w zestawie). Dokręcaj zgodnie z momentem podanym w dokumentacji technicznej producenta. Do przycisku należy dobrać odpowiedni moduł stykowy (np. ZB4B…), który montuje się od tyłu panelu. Przekrój przewodów dopasuj do prądu znamionowego zastosowanego modułu stykowego.

FAQ

• Czy przycisk ZB4BP2S ma podświetlenie LED? Nie, model ten nie posiada modułu podświetlenia. Jest przeznaczony do aplikacji, w których sygnalizacja świetlna nie jest wymagana. Podświetlane wersje dostępne są w serii Harmony XB4 z oznaczeniem np. ZB4BP2 (z wbudowanym LED).
• Jaki stopień ochrony ma głowica? W dokumentacji producenta nie podano konkretnego stopnia ochrony dla samej głowicy. W typowych warunkach pracy – montaż wewnątrz paneli sterowniczych – przyjmuje się ochronę IP20. W przypadku agresywnego środowiska zalecamy zastosowanie uszczelek i obudów o wyższym IP.
• Czy przycisk jest kompletny (zawiera styki elektryczne)? Nie, ZB4BP2S to wyłącznie głowica napędowa (sterownik). Do jej działania konieczne jest dobranie odpowiedniego modułu stykowego – przykładowo typu ZB4BA1 (1NO) lub ZB4BA2 (1NC) – oraz ewentualnie wspornika.
