Przycisk Harmony XB4 grzybkowy fi22 żołty push pull okrągły metalowy | ZB4BT57 Schneider Electric

Opis i Kluczowe Cechy

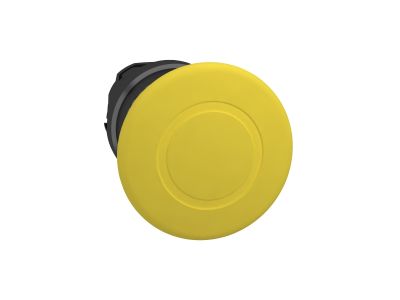

Przycisk grzybkowy Schneider Electric Harmony XB4 o symbolu ZB4BT57 to element sterowniczy z napędem push-pull, przeznaczony do montażu w panelach i pulpitach sterowniczych. Metalowa obudowa i średnica mocowania 22 mm zapewniają uniwersalność oraz trwałość w warunkach przemysłowych. Kolor żółty ułatwia szybką identyfikację w systemach sygnalizacji.

• Mechanizm push-pull: Naciśnięcie i pociągnięcie główki umożliwia intuicyjne sterowanie z jednoznacznym wskazaniem stanu – idealne do potwierdzania rozkazów operatora.
• Średnica mocowania 22 mm (fi22): Standardowy wymiar zgodny z większością paneli i puszek montażowych, co skraca czas instalacji.
• Obudowa metalowa: Wytrzymała konstrukcja odporna na uszkodzenia mechaniczne i korozję, odpowiednia do pracy w trudnych warunkach przemysłowych.
• Kolor żółty: Wysoka widoczność ułatwia lokalizację przycisku, co podnosi bezpieczeństwo obsługi instalacji.
• Seria Harmony XB4: Kompatybilność z szeroką gamą bloków styków, opraw LED i akcesoriów Schneider, umożliwiająca elastyczną konfigurację.

Zgodność z Normami

Przycisk został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada certyfikat CE, co potwierdza jego jakość i przeznaczenie do stosowania w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Przycisk grzybkowy push-pull znajduje zastosowanie w systemach sterowania przemysłowego i automatyki budynkowej, gdzie wymagane jest wyraźne potwierdzenie wykonania polecenia operatora.

• Sterowanie odbiornikami w maszynach i urządzeniach – jako przycisk załączający/wyłączający z wyraźnym sygnałem mechanicznym.
• Generowanie impulsów sterujących do styczników, przekaźników lub sterowników PLC.
• Sygnalizacja stanu w panelach operatorskich – szczególnie tam, gdzie konieczne jest odróżnienie trybu pracy.
• Elementy układów bezpieczeństwa i zatrzymania awaryjnego w prostych aplikacjach (po weryfikacji kompatybilności z odpowiednimi stykami).

Wskazówki Montażowe

Montaż i podłączenie przycisku powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Element przeznaczony jest do montażu w panelu z otworem fi22 mm. Zaleca się stosowanie bloków styków oraz momentu dokręcania śrub zaciskowych zgodnie z danymi katalogowymi. Przekrój przewodów należy dobrać do spodziewanego obciążenia prądowego (szczegóły w dokumentacji technicznej wybranego bloku styków).

FAQ

• Czy przycisk jest podświetlany? W dostępnych danych nie określono podświetlenia. Seria Harmony XB4 oferuje opcjonalne moduły LED (np. ZB4BV…), które można zamontować w tym korpusie – szczegóły należy sprawdzić w karcie katalogowej.
• Jaki jest stopień ochrony IP przycisku? Parametr ten nie został podany w dostarczonej specyfikacji. Zalecamy zapoznanie się z pełną dokumentacją techniczną lub wybór odpowiednich osłon/uszczelnień w zależności od warunków otoczenia.
• Jaki typ styków (NO/NC) jest zainstalowany? Przycisk ZB4BT57 jest elementem napędowym – zestaw styków należy dobrać oddzielnie (np. ZB4BZ…). W typowych konfiguracjach dostępne są bloki 1NO+1NC, ale dokładny typ należy zweryfikować w zamówieniu.
