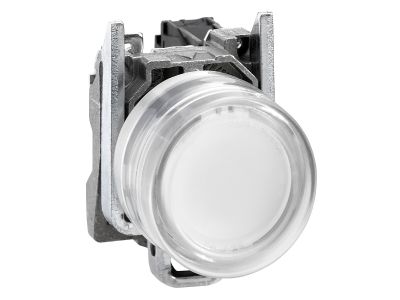

Przycisk Harmony XB4 biały fi 22 samoczynny powrót 1 NO ATEX | XB4BP181EX Schneider Electric

Opis i Kluczowe Cechy

Przycisk sterowniczy z serii Harmony XB4 firmy Schneider Electric, model XB4BP181EX, to biały przycisk chwilowy o średnicy otworu montażowego 22 mm, wyposażony w jeden zestyk normalnie otwarty (1NO). Dzięki certyfikacji ATEX nadaje się do pracy w strefach zagrożonych wybuchem, co czyni go bezpiecznym wyborem w wymagających warunkach przemysłowych.

• Styk 1NO (normalnie otwarty): Prosta konfiguracja obwodu sterującego – zwarcie następuje tylko podczas naciśnięcia, co ułatwia realizację funkcji impulsowych, sygnalizacyjnych lub załączających.
• Samoczynny powrót (chwilowy): Przycisk wraca do położenia spoczynkowego po zwolnieniu, zapewniając bezpieczeństwo w aplikacjach wymagających automatycznego rozłączania obwodu.
• Średnica otworu 22 mm: Standardowy wymiar montażowy zgodny z międzynarodowymi uchwytami i obudowami, co ułatwia instalację w panelach sterowniczych.
• Biały kolor: Wyraźna wizualna identyfikacja przycisku, ułatwiająca szybkie odnajdywanie i obsługę nawet w słabym oświetleniu.
• Certyfikat ATEX: Dopuszczenie do stosowania w strefach zagrożonych wybuchem (np. gazy, pyły), co gwarantuje bezpieczne działanie w przemyśle chemicznym, petrochemicznym czy wydobywczym.

Zgodność z Normami

Produkt spełnia wymagania dyrektywy ATEX 2014/34/UE dotyczącej urządzeń w atmosferach potencjalnie wybuchowych. Posiada oznakowanie CE, potwierdzające zgodność z obowiązującymi normami europejskimi. Szczegółowe informacje o kategorii i strefie ATEX znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Przycisk XB4BP181EX sprawdza się wszędzie tam, gdzie wymagana jest niezawodna i bezpieczna sygnalizacja oraz sterowanie impulsowe, szczególnie w środowiskach o ryzyku wybuchu. Typowe scenariusze zastosowań to:

• Sterowanie urządzeniami w strefach zagrożonych wybuchem (np. zakłady chemiczne, rafinerie, młyny).
• Wysyłanie impulsów sterujących do styczników, przekaźników lub PLC w układach automatyki przemysłowej.
• Sygnalizacja i przyciski załącz/wyłącz na panelach operatorskich oraz szafach sterowniczych.
• Realizacja funkcji bezpieczeństwa (np. stop awaryjny bez podtrzymania) w środowiskach wymagających certyfikacji ATEX.

Wskazówki Montażowe

Montaż, podłączenie i konserwacja przycisku mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia zasilającego. Przycisk przeznaczony jest do montażu w otworze o średnicy 22 mm w panelach sterowniczych. Przykręcenie oraz podłączenie przewodów należy wykonać zgodnie z dokumentacją techniczną producenta, zwracając uwagę na odpowiedni moment dokręcania oraz dobór przekroju przewodów do obciążenia.

FAQ

• Czy przycisk jest podświetlany? Nie, model XB4BP181EX to biały przycisk bez wbudowanego podświetlenia. Do sygnalizacji wizualnej zalecane jest zastosowanie oddzielnych lamp kontrolnych.
• Jaki jest tryb pracy styku? Styk pracuje w trybie chwilowym (samoczynny powrót) – przycisk łączy obwód tylko podczas naciśnięcia i automatycznie rozłącza po zwolnieniu.
• Do jakich stref ATEX jest przeznaczony ten przycisk? Produkt posiada certyfikat ATEX, jednak szczegółowe informacje o kategorii urządzenia (np. 1/2G, 1/2D) oraz dopuszczalnych strefach należy odczytać z tabliczki znamionowej lub dokumentacji technicznej dołączonej do wyrobu.
