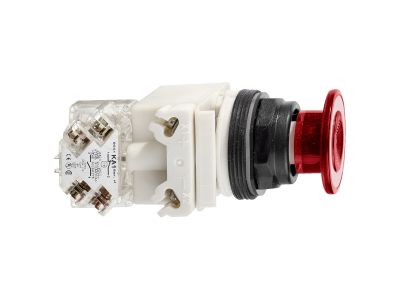

Przycisk grzybkowy podświetlany LED 24V o41 czerwony | 9001SKR9P35LRR Schneider Electric

Opis i Kluczowe Cechy

Przycisk grzybkowy podświetlany diodą LED, zasilany napięciem 24 V, o średnicy 41 mm w kolorze czerwonym (symbol 9001SKR9P35LRR). Dzięki wbudowanemu podświetleniu LED umożliwia wyraźną sygnalizację stanu nawet w słabym oświetleniu, a niskie napięcie 24 V zwiększa bezpieczeństwo obsługi. Średnica 41 mm zapewnia wygodny uchwyt i łatwe uruchamianie.

• Podświetlenie LED 24 V: Zapewnia czytelną sygnalizację stanu urządzenia przy niskim, bezpiecznym napięciu – idealne w aplikacjach wymagających widoczności z daleka.
• Średnica 41 mm: Ergonomiczna powierzchnia nacisku ułatwia obsługę nawet w rękawicach roboczych, a kompaktowy wymiar pozwala na montaż w standardowych otworach paneli.
• Kolor czerwony: Intuicyjnie kojarzony z funkcją zatrzymania lub alarmu – ułatwia szybką identyfikację w sytuacjach awaryjnych.
• Trwała dioda LED: Wbudowane źródło światła charakteryzuje się długą żywotnością, eliminując potrzebę częstej wymiany i obniżając koszty eksploatacji.
• Konstrukcja grzybkowa: Duża powierzchnia przycisku umożliwia łatwe naciśnięcie dłonią lub palcami, co jest szczególnie ważne w aplikacjach bezpieczeństwa.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada oznaczenie CE, potwierdzające zgodność z wymogami dyrektyw Unii Europejskiej. Montaż i użytkowanie zgodne z zaleceniami producenta gwarantują bezpieczną pracę w instalacjach niskiego napięcia.

Zastosowanie

Przycisk grzybkowy z podświetleniem LED sprawdza się wszędzie tam, gdzie wymagana jest niezawodna sygnalizacja i łatwe sterowanie – szczególnie w warunkach przemysłowych i w automatyce budynkowej. Dzięki niskiemu napięciu zasilania może być stosowany w obwodach sterowniczych 24 V DC/AC.

• Sterowanie maszynami i urządzeniami produkcyjnymi jako przycisk zatrzymania awaryjnego lub wyłączenia (funkcja STOP).
• Impulsowanie styczników i przekaźników w szafach sterowniczych – w połączeniu z modułami logicznymi PLC.
• Sygnalizacja stanów alarmowych lub potwierdzenie wykonania operacji w systemach automatyki budynkowej (np. BMS).
• Obsługa bram, napędów i wrót w instalacjach przemysłowych – czerwona sygnalizacja wskazuje na status awaryjny.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu w panelu (wymagany otwór montażowy zgodny z zaleceniami producenta) oraz na szynie TH35 (jeśli wyposażone w odpowiednią podstawę). Przekrój przewodów należy dobrać do prądu obwodu, a moment dokręcania zacisków stosować zgodnie z dokumentacją techniczną. Przed uruchomieniem sprawdzić poprawność polaryzacji (w przypadku DC) oraz stan mechaniczny przycisku.

FAQ

• Czy przycisk jest podświetlany? Tak, produkt wyposażono w diodę LED zasilaną napięciem 24 V – świeci na czerwono po podaniu napięcia, co umożliwia sygnalizację stanu załączenia lub alarmu.
• Jaki jest stopień ochrony (IP) tego przycisku? W dostarczonych danych nie podano stopnia ochrony. Standardowo aparatura panelowa oferuje IP20 od czoła (w warunkach suchych), jednak w celu uzyskania dokładnych informacji zalecamy sprawdzenie dokumentacji producenta.
• Czy mogę użyć tego przycisku jako wyłącznika awaryjnego? Konstrukcja grzybkowa i czerwony kolor sugerują zastosowanie w funkcji STOP, jednak aby element spełniał wymogi norm bezpieczeństwa (np. EN ISO 13850), musi posiadać odpowiednią certyfikację. Brak takiej informacji w danych produktu – przed użyciem w roli wyłącznika awaryjnego prosimy o weryfikację w dokumentacji producenta.
