Przycisk grzybkowy kompletny Fi-40mm 2NC plastikowy, czerwony, Harmony XB7 | XB7NT844 Schneider Electric

Opis i Kluczowe Cechy

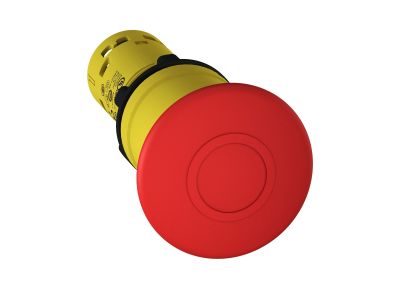

Przycisk awaryjnego zatrzymania Schneider Electric Harmony XB7 (symbol XB7NT844) wyposażony w czerwoną głowicę grzybkową o średnicy 40 mm oraz dwa styki normalnie zamknięte (2NC). Dzięki mechanizmowi zatrzaskowo-obrotowemu po naciśnięciu blokuje się w pozycji wyłączonej, a odblokowanie następuje przez obrót. Plastikowa obudowa i stopień ochrony IP65 zapewniają niezawodne działanie w zapylonym i wilgotnym środowisku. Montaż odbywa się w standardowym otworze 22 mm za pomocą zacisków śrubowych.

• 2 styki NC: Gwarantują bezpieczne przerwanie obwodu sterowania w momencie awaryjnego zatrzymania – nawet w przypadku uszkodzenia jednego toru, drugi pozostaje sprawny.
• Głowica 40 mm: Duża, wyraźnie widoczna powierzchnia ułatwia szybką identyfikację i obsługę w sytuacjach krytycznych.
• Stopień ochrony IP65: Pyłoszczelność i odporność na strugi wody – produkt sprawdza się w halach produkcyjnych, na zewnątrz i w innych wymagających warunkach.
• Mechanizm zatrzaskowo-obrotowy: Po naciśnięciu przycisk pozostaje zablokowany do czasu ręcznego odblokowania obrotem, co zapobiega przypadkowemu ponownemu uruchomieniu maszyny.
• Montaż w otworze 22 mm: Uniwersalny standard dla aparatury sterowniczej – szybka i prosta instalacja w istniejących panelach.
• Szeroki zakres temperatur pracy od -25°C do 50°C: Zachowuje pełną funkcjonalność w zmiennych warunkach klimatycznych.

Zgodność z Normami

Produkt posiada certyfikaty CSA, UL, RoHS oraz EAC. Spełnia wymagania dyrektyw CE. Stopień ochrony IP65 potwierdza odporność na kurz i wodę (zgodnie z normą IEC 60529). Wszystkie deklarowane parametry wynikają z danych producenta.

Zastosowanie

Przycisk awaryjny Schneider Electric XB7NT844 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i pewne wyłączenie maszyny w sytuacji zagrożenia. Dzięki budowie 2NC i stopniowi IP65 sprawdza się zarówno w lekkich, jak i ciężkich warunkach przemysłowych.

• Awaryjne zatrzymanie linii produkcyjnych, pras, obrabiarek i robotów przemysłowych.
• Wysyłanie sygnału bezpieczeństwa do styczników, przekaźników i sterowników PLC (przerwanie obwodu sterowania).
• Stosowanie w rozdzielnicach, szafach sterowniczych i panelach operatorskich w strefach o podwyższonej wilgotności lub zapyleniu.
• Instalacje w automatyce budynkowej – np. wyłączenie wentylacji, transportu pionowego lub bram w razie alarmu.

Wskazówki Montażowe

Montaż i podłączenie przycisku może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia (SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przycisk montuje się w otworze o średnicy 22 mm; zaciski śrubowe dokręcaj zgodnie z momentem podanym w dokumentacji producenta. Przekrój przewodów dobierz do obciążenia prądowego styków (wartość Ith nie została podana – zaleca się stosowanie typowych przekrojów 1,5–2,5 mm² dla obwodów sterowania). Nie przekraczaj zakresu temperatur pracy. Po instalacji sprawdź poprawność działania mechanizmu zatrzaskowo-obrotowego.

FAQ

• Czy przycisk jest podświetlany? W dostępnych danych producenta nie ma informacji o podświetleniu. Model XB7NT844 nie jest wyposażony we wbudowany element świetlny – do sygnalizacji zalecamy stosowanie oddzielnych lamp sygnalizacyjnych.
• Jaki jest stopień ochrony tego przycisku? Deklarowany stopień ochrony to IP65 – pyłoszczelność oraz ochrona przed strugami wody. Oznacza to, że przycisk może pracować w zapylonym i wilgotnym środowisku, ale nie jest przystosowany do ciągłego zanurzenia.
• Jaki jest tryb pracy styków? Styków są dwa i oba są normalnie zamknięte (NC). W pozycji spoczynkowej przewodzą prąd; po naciśnięciu przycisku rozwierają się, przerywając obwód sterowania. Po odblokowaniu obrotem wracają do stanu zamkniętego.
