Przycisk grzybkowy Fi-40mm czerwony 2-pozycyjny stabilny LED 110V AC | 9001KR9P1R Schneider Electric

Opis i Kluczowe Cechy

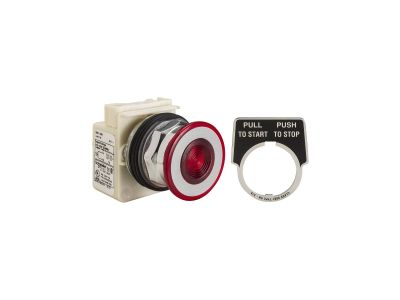

Przycisk grzybkowy Schneider Electric Harmony 9001KR9P1R to podświetlany (LED 110 V AC) element sterowniczy z głowicą o średnicy 40 mm i mechanizmem śrubowo-zapadkowym zapewniającym stabilne dwupozycyjne działanie. Dzięki stopniowi ochrony IP66 sprawdza się w trudnych warunkach pracy, a szerokość modułu 22,5 mm ujednolica wygląd szafy sterowniczej.

• Głowica 40 mm: Duża, wyraźnie widoczna powierzchnia umożliwia szybkie i pewne uruchomienie nawet w rękawicach.
• Podświetlenie LED 110 V AC: Stała sygnalizacja stanu urządzenia – czerwone światło widoczne z daleka zwiększa bezpieczeństwo i ergonomię.
• Mechanizm śrubowo-zapadkowy (stabilny): Po wciśnięciu przycisk zostaje zablokowany, co jest wymagane w układach awaryjnego zatrzymania – powrót do położenia początkowego wymaga ręcznego odblokowania.
• Stopień ochrony IP66: Pełna odporność na kurz oraz silne strumienie wody – nadaje się do pracy w wilgotnym, zapylonym środowisku przemysłowym.
• Szerokość modułu 22,5 mm: Jednolity wymiar z aparaturą modułową (np. wyłącznikami 2-stykowymi) upraszcza układ szafy i ułatwia instalację.

Zgodność z Normami

Produkt zaprojektowano zgodnie z obowiązującymi normami europejskimi (oznakowanie CE). Przeznaczony do montażu w rozdzielnicach i szafach sterowniczych – zalecane stosowanie zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Przycisk grzybkowy z podświetleniem i blokadą mechaniczną znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, wyraźne zatrzymanie procesu lub sygnalizacja awarii.

• Awaryjne zatrzymanie maszyn (estop) – stabilne położenie zapobiega przypadkowemu załączeniu.
• Sterowanie odbiornikami w trudnych warunkach (pył, wilgoć) – wytrzymała obudowa chromowana i IP66.
• Impulsy do styczników, przekaźników lub wejść PLC – podświetlenie 110 V AC informuje o stanie wejścia.
• Sygnalizacja w układach automatyki budynkowej i przemysłowej – widoczny z daleka czerwony sygnał.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przycisk przeznaczony jest do mocowania w otworze o średnicy 30 mm na szynie TH35 (lub bezpośrednio w płycie). Szerokość modułu 22,5 mm pozwala na instalację w standardowych rozdzielnicach modułowych. Przekrój przewodów należy dobrać do obciążenia styków (brak informacji o prądzie w danych – stosować zgodnie z dokumentacją producenta). Moment dokręcania zacisków oraz szczegółowe instrukcje znajdują się w karcie katalogowej produktu.

FAQ

• Czy podświetlenie działa tylko po wciśnięciu przycisku? Producent deklaruje podświetlenie LED 110 V AC – nie określa, czy świeci stale czy tylko w stanie aktywowanym. Zalecamy sprawdzenie w dokumentacji technicznej lub kontakt z producentem.
• Jaki jest stopień ochrony przycisku? IP66 – całkowicie odporny na kurz i na silne strumienie wody, co potwierdza przydatność w wymagających warunkach przemysłowych.
• Jaki tryb pracy ma styk przycisku? W danych wejściowych nie podano rodzaju ani liczby styków. Przycisk mechanicznie działa w dwóch stabilnych położeniach (wciśnięty – zablokowany) – cecha mechanizmu, nie styków.
