Przycisk grzybkowy, bez opisu M22S-DP-S, czarny RMQ-Titan M22 | 216713 Eaton

Alternatywny kod produktu: M22S-DP-S

Opis i Kluczowe Cechy

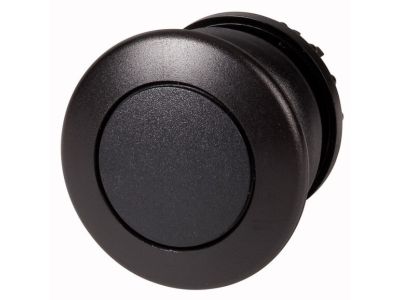

Przycisk grzybkowy RMQ-Titan M22S-DP-S (symbol 216713) to wytrzymałe urządzenie sterownicze z funkcją samopowrotu, przeznaczone do montażu w otworze o średnicy 22 mm. Dzięki wysokiej szczelności IP66, IP67 oraz IP69K sprawdza się w trudnych warunkach przemysłowych – odporny na kurz, wilgoć oraz strumienie wody pod wysokim ciśnieniem. Model nie posiada podświetlenia, a czarny grzybek i pierścień czołowy zapewniają neutralny wygląd.

• Stopień ochrony IP66, IP67, IP69K: gwarantuje niezawodną pracę w zapylonym środowisku, podczas opadów deszczu oraz w strefach wymagających mycia wysokociśnieniowego (myjki przemysłowe).
• Funkcja samopowrotu: po zwolnieniu przycisku styki wracają do stanu spoczynkowego – idealne do impulsowego sterowania (np. wyzwalanie styczników, sygnalizacja awaryjna).
• Kompatybilność z systemem SmartWire-DT: umożliwia podłączenie do magistrali komunikacyjnej za pomocą modułów SWD-RMQ, co ułatwia integrację z nowoczesnymi instalacjami automatyki.
• Wytrzymała konstrukcja: wykonana w standardzie RMQ-Titan, z zaciskami śrubowymi – zapewnia pewne i trwałe połączenie przewodów.
• Zgodność z normami IEC/EN 60947 oraz VDE 0660: potwierdza bezpieczeństwo użytkowania i spełnienie wymogów dla aparatury łączeniowej.

Zgodność z Normami

Przycisk grzybkowy RMQ-Titan M22S-DP-S jest zaprojektowany i wykonany zgodnie z wymaganiami norm IEC/EN 60947 oraz VDE 0660. Posiada oznaczenie CE i nadaje się do stosowania w instalacjach przemysłowych zgodnych z europejskimi przepisami.

Zastosowanie

Dzięki wysokiej szczelności i funkcji samopowrotu przycisk znajduje zastosowanie w instalacjach wymagających chwilowego sterowania w trudnych warunkach środowiskowych.

• Sterowanie awaryjne zatrzymaniem maszyn – jako przycisk bezpieczeństwa (po zwarciu z wyłącznikiem bezpieczeństwa).
• Wysyłanie impulsów załączających do styczników, przekaźników lub modułów PLC w szafach sterowniczych.
• Sygnalizacja i ręczne inicjowanie procesów w przemyśle spożywczym, chemicznym lub w pomieszczeniach mokrych (np. myjnie).
• Automatyka budynkowa – sterowanie oświetleniem, bramami czy napędami w miejscach narażonych na wilgoć i kurz.

Wskazówki Montażowe

Montaż i podłączenie przycisku grzybkowego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przycisk przeznaczony jest do montażu w otworze o średnicy 22 mm w płycie czołowej lub drzwiach rozdzielnicy. Do podłączenia przewodów stosuj zaciski śrubowe, a moment dokręcania oraz przekrój przewodów dobierz zgodnie z dokumentacją producenta oraz obciążalnością prądową.

FAQ

• Jaki stopień ochrony ma przycisk grzybkowy 216713? Przycisk posiada stopień ochrony IP66, IP67 oraz IP69K. Oznacza to odporność na kurz, tymczasowe zanurzenie w wodzie oraz działanie strumieni wody pod wysokim ciśnieniem ( mycie przemysłowe).
• Czy przycisk jest samopowrotny? Tak, model M22S-DP-S działa w trybie samopowrotu – po naciśnięciu i zwolnieniu grzybka wraca do pozycji wyjściowej, a styki rozwierają się. Stosuje się go do sygnałów chwilowych.
• Czy można podłączyć przycisk do systemu SmartWire? Tak, przycisk jest przystosowany do współpracy z magistralą SmartWire-DT za pomocą dodatkowych modułów przyłączeniowych SWD-RMQ (sprzedawanych osobno). Umożliwia to integrację z nowoczesnymi systemami automatyki.
