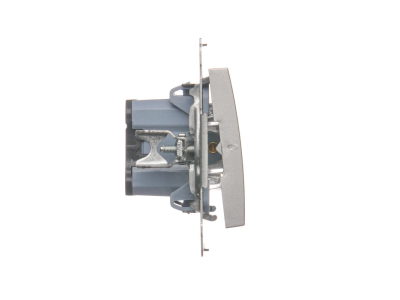

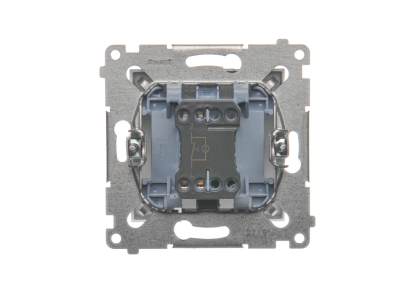

Przycisk „dzwonek” z podświetleniem LED (moduł) 16AX, 250V, zaciski śrubowe, srebrny mat | DD1AL.01/43 Kontakt Simon

Alternatywny kod produktu: WMDL-091x2x-043

Opis i Kluczowe Cechy

Przycisk „dzwonek” z podświetleniem LED (oznaczenie DD1AL.01/43) to modułowe urządzenie sterujące przeznaczone do montażu w rozdzielnicach. Wyposażony w podświetlenie LED ułatwiające lokalizację w słabym oświetleniu, zaciski śrubowe zapewniające pewne i trwałe połączenie przewodów oraz prąd znamionowy 16 AX i napięcie 250 V, co umożliwia bezpieczne sterowanie obwodami o znacznym obciążeniu. Wykonany w kolorze srebrnym mat, idealnie komponuje się z nowoczesnymi aranżacjami.

• Podświetlenie LED: Dioda LED sygnalizuje obecność napięcia lub stan załączenia – ułatwia identyfikację przycisku przy słabym oświetleniu.
• Prąd znamionowy 16 AX: Pozwala na sterowanie odbiornikami o dużym prądzie rozruchowym (np. żarówki, transformatory) bez ryzyka przegrzania styków.
• Napięcie znamionowe 250 V: Gwarantuje zgodność z najczęściej stosowanym napięciem w instalacjach jednofazowych i trójfazowych.
• Zaciski śrubowe: Umożliwiają szybkie i pewne podłączenie przewodów o przekroju do 2,5 mm² – wysoka odporność na poluzowanie podczas wibracji.
• Montaż modułowy: Łatwa instalacja na szynie TH35 (DIN) w rozdzielnicy – oszczędność miejsca i czasu.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Spełnia wymagania dyrektyw niskonapięciowych i kompatybilności elektromagnetycznej, co zapewnia bezpieczną i niezawodną pracę w standardowych instalacjach elektrycznych.

Zastosowanie

Przycisk „dzwonek” z podświetleniem LED znajduje zastosowanie wszędzie tam, gdzie wymagane jest chwilowe załączanie sygnalizacji lub sterowanie obwodami. Idealnie sprawdza się w:

• Sterowanie dzwonkami akustycznymi w budynkach mieszkalnych i biurowych.
• Impulsowe załączanie styczników, przekaźników lub wejść sterujących w szafach automatyki.
• Sygnalizacja przywoławcza lub alarmowa w instalacjach niskiego napięcia.
• Automatyka budynkowa – wyzwalanie procesów lub sterowanie oświetleniem z jednego punktu.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy urządzeniu mogą być wykonywane wyłącznie przez uprawniony personel z aktualnymi uprawnieniami SEP. Przed przystąpieniem do instalacji należy bezwzględnie odłączyć napięcie. Przycisk montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przewody łączyć za pomocą zacisków śrubowych z momentem dokręcania zgodnym z dokumentacją producenta. Przekrój żył należy dobrać do prądu obciążenia (zalecane max. 2,5 mm²). Po montażu sprawdzić poprawność połączeń i działanie podświetlenia.

FAQ

• Czy podświetlenie LED jest wymienne? Podświetlenie LED jest zintegrowane z modułem i nie przewidziano jego wymiany. W przypadku uszkodzenia diody należy wymienić cały przycisk.
• Jaki stopień ochrony ma ten przycisk? Standardowo aparatura modułowa montowana w rozdzielnicach posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcami. Brak ochrony przed wnikaniem wilgoci – urządzenie przeznaczone do montażu w suchych pomieszczeniach.
• Jaki jest tryb pracy styku? Jest to przycisk monostabilny (chwilowy) – po naciśnięciu następuje zwarcie obwodu, a po zwolnieniu styki wracają do stanu spoczynkowego (normalnie otwarte, NO). Nadaje się do impulsowego sterowania dzwonkami, stycznikami lub przekaźnikami.
