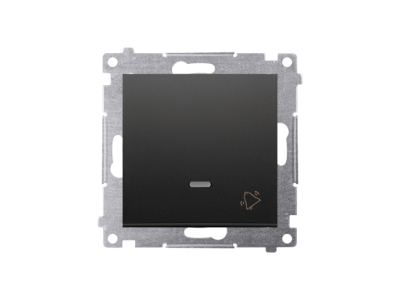

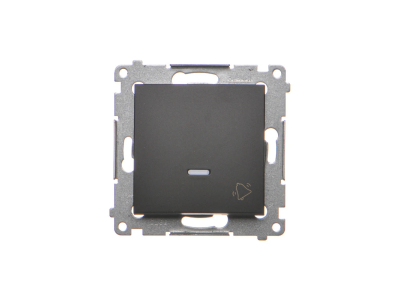

Przycisk „dzwonek” z podświetleniem LED (moduł) 10AX, 250V~, szybkozłącza, czarny mat, Simon 54 | DD1L.01/49 Kontakt Simon

Opis i Kluczowe Cechy

Przycisk typu „dzwonek” z serii Simon 54 to zaawansowany moduł sterujący, który łączy w sobie nowoczesną estetykę z niezawodnością mechaniczną. Produkt charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne operowanie obciążeniami o charakterze rezystancyjnym oraz indukcyjnym przy napięciu znamionowym 250V~. Wykończenie w kolorze czarnego matu nadaje osprzętowi prestiżowy wygląd, idealnie wpisujący się w nowoczesne wnętrza biurowe i mieszkalne.

• Podświetlenie LED: Zintegrowana dioda LED ułatwia lokalizację przycisku w warunkach ograniczonej widoczności, co znacząco podnosi komfort użytkowania.
• Mechanizm szybkozłączy: Zastosowanie nowoczesnych szybkozłączy eliminuje konieczność używania narzędzi do mocowania przewodów, co skraca czas instalacji o połowę w porównaniu do zacisków śrubowych.
• Trwałość materiałowa: Wykonanie z wysokiej jakości tworzywa termoplastycznego wzmocnionego dodatkami antystatycznymi gwarantuje odporność na zarysowania oraz promieniowanie UV.
• Stopień ochrony: Standardowo produkt posiada stopień ochrony IP20, jednak po zastosowaniu odpowiedniej uszczelki ramki możliwe jest podniesienie szczelności do poziomu IP44.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego przydatność do użytku w instalacjach domowych i podobnych instalacjach stałych. Mechanizm przeszedł testy wytrzymałościowe, gwarantujące tysiące cykli łączeniowych bez utraty parametrów elektrycznych. Posiada certyfikat CE oraz znaki bezpieczeństwa wymagane przez polskie i międzynarodowe jednostki certyfikujące.

Zastosowanie

Przycisk „dzwonek” (monostabilny) znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz tradycyjnych instalacjach dzwonkowych. Dzięki prądowi 10AX może być wykorzystywany nie tylko do wyzwalania sygnałów dźwiękowych, ale również jako element sterujący w układach z przekaźnikami bistabilnymi, sterownikami oświetlenia czy systemami inteligentnego domu. Elegancki czarny mat sprawia, że jest to częsty wybór architektów do obiektów o podwyższonym standardzie, takich jak hotele, apartamentowce oraz nowoczesne przestrzenie coworkingowe.

Wskazówki Montażowe

Montaż modułu DD1L.01/49 jest intuicyjny i przyjazny dla instalatora. Poniżej znajdują się kluczowe wytyczne techniczne:

• Przygotowanie przewodów: Należy odizolować końcówki przewodów na długość wskazaną na obudowie mechanizmu (zazwyczaj ok. 11 mm), aby zapewnić optymalny styk w szybkozłączu.
• Mocowanie w puszce: Mechanizm wyposażony jest w solidne pazurki oraz wkręty, co pozwala na stabilne osadzenie w puszce podtynkowej o średnicy 60 mm.
• System ramkowy: Moduł wymaga dokupienia ramki zewnętrznej z serii Simon 54 (Premium lub Nature). Możliwy jest montaż wielokrotny w ramkach poziomych i pionowych.
• Podłączenie LED: Układ podświetlenia jest fabrycznie zintegrowany, co eliminuje potrzebę dodatkowego okablowania dla funkcji iluminacji.

FAQ

Czy przycisk wymaga specjalnej puszki montażowej?
Nie, mechanizm jest kompatybilny ze standardowymi puszkami podtynkowymi o średnicy 60 mm. Można go również montować w puszkach natynkowych dedykowanych dla serii Simon 54.

Czy podświetlenie LED można wymienić w razie awarii?
Podświetlenie w tym modelu jest zintegrowane z mechanizmem, jednak dzięki zastosowaniu technologii LED, jego żywotność jest przewidziana na kilkanaście lat ciągłej pracy.

Czy czarny matowy kolor jest podatny na odciski palców?
Powierzchnia została poddana specjalnemu procesowi matowienia, który ogranicza widoczność zabrudzeń i odcisków palców, ułatwiając utrzymanie osprzętu w czystości.
