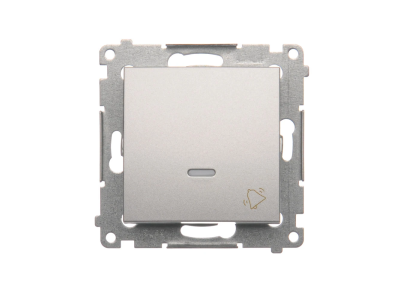

Przycisk „dzwonek” z podświetleniem LED, 10AX, szybkozłącza, srebrny mat DD1L.01/43 Simon 54 | DD1L.01/43 Kontakt Simon

Opis i Kluczowe Cechy

Przycisk typu „dzwonek” z serii Simon 54, oznaczony symbolem DD1L.01/43, to zaawansowany osprzęt elektroinstalacyjny łączący nowoczesny design z niezawodnością mechaniczną. Produkt charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne sterowanie obwodami o charakterze rezystancyjnym oraz indukcyjnym. Wykończenie w kolorze srebrny mat nadaje mu elegancki, industrialny wygląd, idealnie wpisujący się w nowoczesne wnętrza biurowe i mieszkalne.

• Mechanizm monostabilny: Przycisk działa w trybie chwilowym – po zwolnieniu nacisku sprężyna zwrotna natychmiast przywraca klawisz do pozycji wyjściowej, rozłączając obwód.
• Podświetlenie LED: Zintegrowana dioda LED ułatwia lokalizację łącznika w ciemności, co znacząco podnosi komfort i bezpieczeństwo użytkowania.
• Szybkozłącza: Zastosowanie nowoczesnych szybkozłączy eliminuje konieczność używania narzędzi do blokowania przewodów, co skraca czas montażu o połowę w porównaniu do zacisków śrubowych.
• Wysoka jakość materiałów: Wykonanie z tworzywa termoplastycznego wzmocnionego dodatkami antystatycznymi gwarantuje trwałość koloru i odporność na zarysowania.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego przydatność do użytku w domowych i podobnych stałych instalacjach elektrycznych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) zapewnia ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami obcymi o średnicy powyżej 12,5 mm.

Zastosowanie

Przycisk DD1L.01/43 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz tradycyjnych instalacjach dzwonkowych. Jest idealnym rozwiązaniem do sterowania przekaźnikami bistabilnymi, sterownikami oświetlenia schodowego oraz systemami przywoławczymi. Dzięki estetycznemu wykończeniu w kolorze srebrny mat, jest chętnie wybierany przez projektantów wnętrz do obiektów o podwyższonym standardzie, takich jak hotele, apartamentowce oraz nowoczesne przestrzenie biurowe.

Wskazówki Montażowe

Montaż przycisku powinien być przeprowadzony w standardowej puszce podtynkowej o średnicy 60 mm. Dzięki zastosowaniu szybkozłączy, instalator powinien jedynie odizolować przewód na odpowiednią długość (zazwyczaj ok. 11 mm) i wsunąć go w gniazdo zacisku. Solidny mostek montażowy z nacięciami ułatwia precyzyjne ustawienie mechanizmu w pionie lub poziomie w zestawach wielokrotnych. Należy pamiętać, że produkt wymaga dokupienia ramki zewnętrznej z serii Simon 54 Premium lub Simon 54 Nature.

FAQ

• Czy podświetlenie LED wymaga dodatkowego przewodu neutralnego? W większości standardowych konfiguracji podświetlenie w przyciskach Simon 54 działa w układzie szeregowym, jednak przy sterowaniu niektórymi odbiornikami LED o niskiej mocy może być wymagane zastosowanie kondensatora eliminującego migotanie.
• Czy przycisk można zamontować w łazience? Tak, pod warunkiem zastosowania ramki z uszczelką, która podniesie stopień ochrony do IP44, chroniąc mechanizm przed bryzgami wody.
• Czy kolor srebrny mat jest odporny na odciski palców? Tak, matowa struktura powierzchni DD1L.01/43 znacznie ogranicza widoczność śladów użytkowania w porównaniu do powierzchni błyszczących.
