Przycisk „dzwonek” z podświetleniem LED, 10AX, szybkozłącza, biały DD1L.01/11 Simon 54 | DD1L.01/11 Kontakt Simon

Opis i Kluczowe Cechy

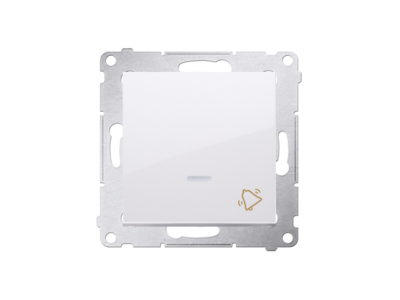

Przycisk „dzwonek” z serii Simon 54, o oznaczeniu katalogowym DD1L.01/11, to wysokiej klasy osprzęt elektroinstalacyjny zaprojektowany z myślą o nowoczesnych systemach sterowania i sygnalizacji. Urządzenie charakteryzuje się działaniem monostabilnym (chwilowym) – po naciśnięciu klawisza następuje zamknięcie obwodu, a po zwolnieniu nacisku wbudowana sprężyna zwrotna samoczynnie przywraca mechanizm do pozycji wyjściowej, rozłączając obwód. Przycisk został przystosowany do pracy pod obciążeniem znamionowym 10AX, co pozwala na bezpieczne operowanie prądami o charakterze indukcyjnym i rezystancyjnym.

• Podświetlenie LED: Zintegrowane źródło światła LED w kolorze białym ułatwia lokalizację przycisku w ciemności, co znacząco podnosi komfort użytkowania i bezpieczeństwo w ciągach komunikacyjnych.
• Szybkozłącza: Zastosowanie nowoczesnych szybkozłączy eliminuje konieczność używania narzędzi do dokręcania śrub, co skraca czas instalacji o blisko 50% i gwarantuje stałą siłę docisku przewodu przez cały okres eksploatacji.
• Design Simon 54: Białe wykończenie (kod koloru 11) oraz minimalistyczna forma sprawiają, że produkt idealnie komponuje się z nowoczesnymi wnętrzami biurowymi i mieszkalnymi.
• Trwałość: Wykonanie z wysokiej jakości tworzyw termoplastycznych zapewnia odporność na zarysowania oraz promieniowanie UV.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1 dotyczącą łączników instalacyjnych do stałych instalacji elektrycznych domowych i podobnych. Posiada certyfikat CE, co potwierdza zgodność z dyrektywami niskonapięciowymi (LVD) oraz kompatybilność elektromagnetyczną. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje bezpieczne użytkowanie wewnątrz budynków.

Zastosowanie

Przycisk DD1L.01/11 znajduje szerokie zastosowanie w instalacjach niskiego napięcia. Jest dedykowany przede wszystkim do sterowania systemami przywoławczymi, takimi jak dzwonki do drzwi czy gongi. Dzięki mechanizmowi chwilowemu, doskonale sprawdza się również jako element sterujący w układach automatyki budynkowej, współpracując z przekaźnikami bistabilnymi (np. w sterowaniu oświetleniem z wielu punktów) lub sterownikami PLC w inteligentnych domach. Jego uniwersalna estetyka pozwala na montaż w hotelach, biurowcach oraz budownictwie wielorodzinnym.

Wskazówki Montażowe

Montaż przycisku Simon 54 jest intuicyjny i nie wymaga specjalistycznego oprzyrządowania. Poniżej znajdują się kluczowe zalecenia techniczne:

• Przygotowanie przewodów: Należy odizolować końcówki przewodów na długość wskazaną na obudowie mechanizmu (zazwyczaj ok. 11-12 mm).

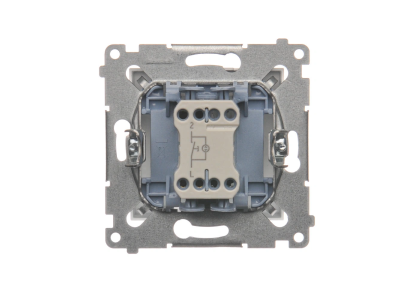

• Podłączenie: Przewody należy wsunąć bezpośrednio w otwory szybkozłączy. Mechanizm blokujący automatycznie zabezpieczy żyłę przed wysunięciem.
• Mocowanie w puszce: Mechanizm posiada solidne pazurki oraz otwory na wkręty, co umożliwia stabilne osadzenie w standardowej puszce podtynkowej o średnicy 60 mm.
• Ramka: Produkt wymaga skompletowania z ramką z serii Simon 54 Nature lub Simon 54 Premium.

FAQ

Czy podświetlenie LED wymaga dodatkowego przewodu neutralnego?
W większości standardowych konfiguracji podświetlenie w przyciskach Simon 54 jest połączone szeregowo z odbiornikiem, jednak przy sterowaniu nowoczesnymi źródłami światła LED o małej mocy zaleca się weryfikację schematu połączeń w celu uniknięcia efektu żarzenia się lamp.

Czy przycisk można zamontować w łazience?
Standardowo produkt posiada stopień ochrony IP20. Aby zamontować go w strefach o podwyższonej wilgotności, należy zastosować dodatkową uszczelkę pod klawisz oraz ramkę o stopniu ochrony IP44.

Czy szybkozłącza obsługują przewody typu linka?
Szybkozłącza są zoptymalizowane pod przewody typu drut. W przypadku stosowania linki, należy użyć tulejek zaciskowych, aby zapewnić poprawny styk i trwałość połączenia.
