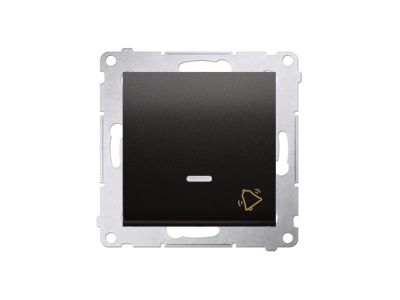

Przycisk „dzwonek” z podświetleniem LED, 10AX, szybkozłącza, antracyt DD1L.01/48 Simon 54 | DD1L.01/48 Kontakt Simon

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Kontakt Simon
Kod
1045978
EAN
5902787823245
Kod Producenta
DD1L.01/48
Przycisk „dzwonek” z podświetleniem LED, 10AX, szybkozłącza, antracyt DD1L.01/48 Simon 54

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: WMDL-091xxx-048

Opis i Kluczowe Cechy

Przycisk „dzwonek” z serii Simon 54 o numerze katalogowym DD1L.01/48 to zaawansowany osprzęt elektroinstalacyjny, zaprojektowany z myślą o nowoczesnych systemach sterowania dzwonkiem lub innymi odbiornikami wymagającymi impulsu elektrycznego. Produkt charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne przełączanie obciążeń o charakterze rezystancyjnym oraz indukcyjnym. Mechanizm działa w trybie monostabilnym – po zwolnieniu nacisku wbudowana sprężyna zwrotna samoczynnie przywraca klawisz do pozycji wyjściowej, powodując natychmiastowe rozłączenie obwodu.

Kluczowym atutem modelu DD1L.01/48 jest zintegrowane podświetlenie LED, które nie tylko ułatwia lokalizację przycisku w warunkach ograniczonej widoczności, ale również nadaje instalacji nowoczesny wygląd. Wykończenie w kolorze antracytowym (matowym) sprawia, że osprzęt doskonale wpisuje się w aktualne trendy architektoniczne. Zastosowanie szybkozłączy eliminuje konieczność używania narzędzi do mocowania przewodów, co znacząco skraca czas instalacji i gwarantuje stały docisk styku, odporny na poluzowanie w wyniku drgań.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników instalacyjnych do stałych instalacji elektrycznych domowych i podobnych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) zapewnia bezpieczne użytkowanie wewnątrz budynków. Materiały użyte do produkcji są wolne od halogenów, co zwiększa bezpieczeństwo pożarowe obiektu.

Zastosowanie

Przycisk dzwonkowy Simon 54 znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Jest idealnym rozwiązaniem do:

  • Sterowania systemami przywoławczymi i dzwonkami do drzwi w domach jednorodzinnych oraz apartamentach.
  • Współpracy z przekaźnikami bistabilnymi w układach sterowania oświetleniem (np. na klatkach schodowych lub długich korytarzach).
  • Systemów automatyki budynkowej, gdzie wymagany jest sygnał impulsowy do wyzwalania określonych scenariuszy.
  • Obiektów biurowych i hoteli, gdzie estetyka antracytowego wykończenia podkreśla prestiż wnętrza.

Wskazówki Montażowe

Montaż przycisku DD1L.01/48 jest intuicyjny dzięki zastosowaniu czytelnych oznaczeń na korpusie mechanizmu. Poniżej znajdują się kluczowe wskazówki dla instalatora:

  • Szybkozłącza: Przewody o przekroju do 2,5 mm² należy odizolować na odpowiednią długość i wsunąć bezpośrednio w zacisk. Mechanizm sprężynowy zapewni optymalną siłę trzymania.
  • Mocowanie w puszce: Mechanizm można montować za pomocą pazurków lub wkrętów montażowych w standardowej puszce podtynkowej o średnicy 60 mm.
  • Modułowość: Produkt wymaga dokupienia ramki zewnętrznej z serii Simon 54 (Premium lub Nature).
  • Podświetlenie: Moduł LED jest fabrycznie zamontowany i gotowy do pracy po podłączeniu zasilania do mechanizmu.

FAQ

  • Czy przycisk posiada piktogram dzwonka? Tak, klawisz posiada subtelny symbol dzwonka, który jednoznacznie określa funkcję łącznika.
  • Czy można zamontować ten przycisk w łazience? Tak, pod warunkiem zastosowania ramki z uszczelką, co pozwoli na uzyskanie stopnia ochrony IP44, chroniącego przed bryzgami wody.
  • Czy podświetlenie LED wymaga osobnego zasilania? Nie, podświetlenie jest zintegrowane z mechanizmem i pobiera energię bezpośrednio z obwodu, w którym pracuje przycisk.
  • Czy kolor antracytowy jest odporny na zarysowania? Tak, wysokiej jakości tworzywo sztuczne użyte w serii Simon 54 charakteryzuje się dużą odpornością na ścieranie i promieniowanie UV.
  • Producent Kontakt Simon
  • Wymiary 0.09m x 0.044m x 0.111m
  • Seria producenta Simon 54
Przycisk
  • Konfiguracja elementów Element podstawowy z centralną plakietką osłonową
  • Model Przycisk pojedynczy
  • Sposób działania Przycisk
  • Styki 1 styk zwierny (NO)
  • Z podświetleniem Tak
  • Sposób montażu Montaż podtynkowy
  • Sposób mocowania Montaż pazurkowy /-śrubowy
  • Materiał Tworzywo sztuczne
  • Gatunek materiału Tworzywo termoplastyczne
  • Zabezpieczenie powierzchni Lakierowanie
  • Wykończenie powierzchni Matowy
  • Kolor Antracyt
  • Nadruk Symbol „dzwonek”
  • Stopień ochrony (IP) IP20
  • Napięcie znamionowe 250 V
  • Prąd znamionowy 10 A
  • Szerokość osprzętu 75 mm
  • Wysokość osprzętu 75 mm
  • Głębokość osprzętu 41 mm
  • Liczba dźwigni 1
