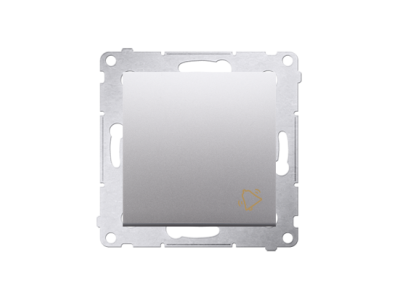

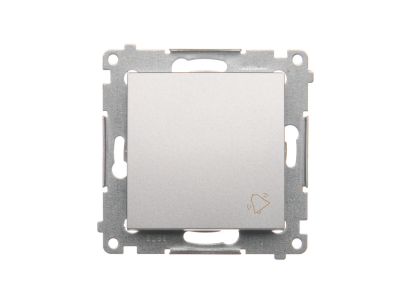

Przycisk „dzwonek” (moduł) 10AX, 250V, szybkozłącza, srebrny mat DD1.01/43 Simon 54 | DD1.01/43 Kontakt Simon

Opis i Kluczowe Cechy

Przycisk typu „dzwonek” z serii Simon 54, o oznaczeniu katalogowym DD1.01/43, to wysokiej klasy moduł sterujący przeznaczony do pracy w instalacjach o napięciu znamionowym 250V. Produkt charakteryzuje się prądem znamionowym wynoszącym 10AX, co oznacza zdolność do bezpiecznego załączania obciążeń o charakterze indukcyjnym i rezystancyjnym. Mechanizm działa w trybie monostabilnym – po zwolnieniu nacisku wbudowana sprężyna zwrotna samoczynnie przywraca klawisz do pozycji wyjściowej, powodując natychmiastowe rozłączenie obwodu elektrycznego.

• Wykończenie Srebrny Mat: Nowoczesna estetyka odporna na odciski palców, idealnie komponująca się z ramkami serii Simon 54 Nature oraz Simon 54 Premium.

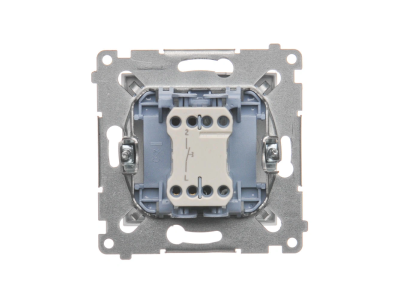

• Mechanizm Szybkozłączy: Zastosowanie zacisków bezśrubowych (szybkozłączy) znacząco skraca czas instalacji i zapewnia stałą siłę docisku przewodu, eliminując ryzyko poluzowania się styku pod wpływem drgań.

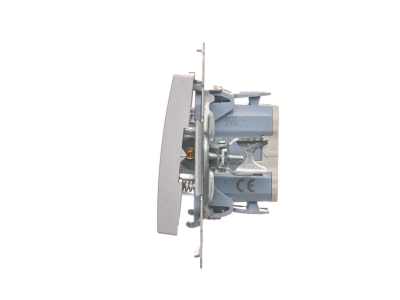

• Solidna Konstrukcja: Metalowy mostek montażowy zapewnia sztywność osprzętu podczas instalacji w puszce podtynkowej.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników instalacyjnych do stałych instalacji elektrycznych domowych i podobnych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje bezpieczne użytkowanie wewnątrz budynków.

Zastosowanie

Przycisk DD1.01/43 znajduje szerokie zastosowanie w nowoczesnych systemach automatyki budynkowej oraz tradycyjnych instalacjach dzwonkowych. Jest idealnym rozwiązaniem do sterowania:

• Gongami i dzwonkami do drzwi w budownictwie mieszkaniowym.
• Systemami przywoławczymi w obiektach użyteczności publicznej.
• Przekaźnikami bistabilnymi w układach sterowania oświetleniem z wielu punktów.
• Wejściami sterującymi w sterownikach rolet lub inteligentnych modułach typu Smart Home.

Wskazówki Montażowe

Montaż modułu powinien odbywać się w standardowej puszce podtynkowej o średnicy 60 mm. Dzięki zastosowaniu szybkozłączy, instalator powinien wprowadzić odizolowany koniec przewodu bezpośrednio do zacisku – mechanizm automatycznie zablokuje żyłę, gwarantując optymalny styk elektryczny. Specjalne wypustki na mostku ułatwiają precyzyjne pozycjonowanie modułów w układach wielokrotnych. Produkt wymaga dokupienia ramki zewnętrznej z serii Simon 54.

FAQ

• Czy przycisk posiada podświetlenie? Prezentowany model DD1.01/43 jest wersją bez podświetlenia.
• Czy można go zamontować w łazience? Tak, pod warunkiem zastosowania ramki z uszczelką, co pozwoli na uzyskanie stopnia ochrony IP44, chroniącego przed bryzgami wody.
• Jaki przekrój przewodów obsługują szybkozłącza? Mechanizm jest przystosowany do standardowych przewodów instalacyjnych o przekroju od 1,5 mm² do 2,5 mm².
