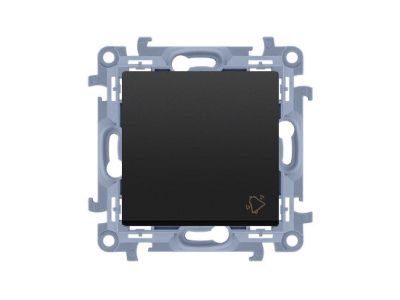

Przycisk "dzwonek" (moduł) 10AX 250V, szybkozłącza, czarny, Simon 10 | CD1C.01/49 Kontakt Simon

Opis i Kluczowe Cechy

Przycisk typu „dzwonek” z serii Simon 10 to profesjonalny moduł sterujący, zaprojektowany z myślą o nowoczesnych instalacjach elektroenergetycznych. Produkt charakteryzuje się prądem znamionowym 10AX oraz napięciem znamionowym 250V AC, co pozwala na bezpieczne i niezawodne załączanie obwodów sygnalizacyjnych oraz sterowniczych. Wykończenie w kolorze czarnym (matowym) nadaje osprzętowi elegancki, industrialny charakter, idealnie wpisujący się w aktualne trendy architektoniczne.

• Mechanizm monostabilny: Przycisk działa w trybie chwilowym, co oznacza, że powraca do pozycji wyjściowej natychmiast po zwolnieniu nacisku.
• System szybkozłączy: Zastosowanie nowoczesnych zacisków bezśrubowych (szybkozłączy) znacząco skraca czas instalacji oraz gwarantuje stałą siłę docisku przewodu, eliminując ryzyko poluzowania się styku pod wpływem drgań.
• Solidna konstrukcja: Wykonanie z wysokiej jakości tworzywa termoplastycznego wzmocnionego dodatkami antystatycznymi zapewnia odporność na zarysowania oraz promieniowanie UV.
• Kompaktowy moduł: Konstrukcja mechanizmu pozwala na łatwe osadzenie w puszkach podtynkowych, pozostawiając optymalną ilość miejsca na ułożenie przewodów.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego trwałość mechaniczną oraz elektryczną w warunkach domowych i komercyjnych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje bezpieczne użytkowanie wewnątrz suchych pomieszczeń. Materiały użyte do produkcji są wolne od halogenów, co zwiększa bezpieczeństwo pożarowe obiektu.

Zastosowanie

Przycisk dzwonkowy Simon 10 znajduje szerokie zastosowanie w budownictwie mieszkaniowym, biurowym oraz użyteczności publicznej. Jest dedykowany do:

• Sterowania dzwonkami i gongami elektromechanicznymi oraz elektronicznymi.
• Współpracy z przekaźnikami bistabilnymi w układach sterowania oświetleniem z wielu punktów.
• Systemów automatyki budynkowej jako element podający impuls sterujący do sterowników PLC lub modułów smart home.
• Instalacji w systemach przywoławczych w placówkach medycznych lub biurach.

Wskazówki Montażowe

Montaż modułu CD1C.01/49 jest intuicyjny, jednak wymaga zachowania standardów technicznych. Zaleca się stosowanie przewodów o przekroju od 1,5 mm² do 2,5 mm². Dzięki szybkozłączom, odizolowany koniec przewodu wystarczy wsunąć w otwór zacisku do momentu wyczucia oporu. Mechanizm posiada czytelne oznaczenia schematyczne na korpusie, co ułatwia poprawną identyfikację styków. Moduł należy zamontować w puszce podtynkowej za pomocą pazurków lub wkrętów, a następnie uzupełnić o dedykowaną ramkę z serii Simon 10. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie zasilającym.

FAQ

• Czy przycisk posiada podświetlenie? Prezentowany model CD1C.01/49 jest wersją standardową bez wbudowanego modułu podświetlenia LED.
• Czy do przycisku muszę dokupić ramkę? Tak, Simon 10 to system modułowy, co oznacza, że ramkę zewnętrzną (pojedynczą lub wielokrotną) należy dobrać osobno.
• Czy można go zamontować w łazience? Tak, pod warunkiem zastosowania ramki z uszczelką, która podniesie stopień ochrony do IP44, chroniąc mechanizm przed bryzgami wody.
• Czy szybkozłącza są pewniejsze od zacisków śrubowych? Szybkozłącza eliminują błąd ludzki związany ze zbyt słabym lub zbyt mocnym dokręceniem śruby, zapewniając stały docisk przez cały okres eksploatacji.
