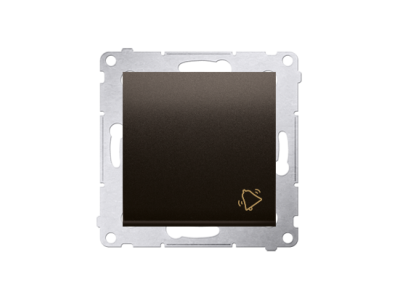

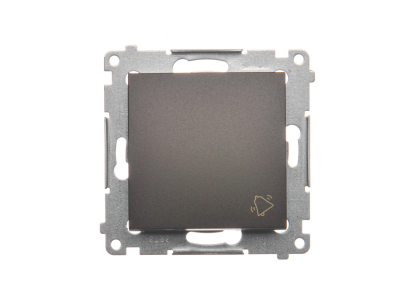

Przycisk „dzwonek” (moduł) 10AX, 250V, szybkozłącza, brąz mat DD1.01/46 Simon 54 | DD1.01/46 Kontakt Simon

Opis i Kluczowe Cechy

Przycisk dzwonkowy (moduł) DD1.01/46 z prestiżowej serii Simon 54 to zaawansowane rozwiązanie elektroinstalacyjne, łączące nowoczesną estetykę z niezawodnością techniczną. Produkt charakteryzuje się prądem znamionowym wynoszącym 10AX, co oznacza zdolność do bezpiecznego przełączania obciążeń o charakterze indukcyjnym przy napięciu znamionowym 250V AC. Wykończenie w kolorze brąz mat nadaje osprzętowi elegancki, industrialny charakter, idealnie wpisujący się w nowoczesne projekty wnętrz.

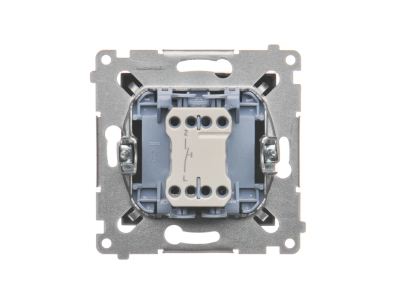

Kluczowym atutem konstrukcyjnym są zastosowane szybkozłącza, które eliminują konieczność użycia narzędzi podczas podłączania przewodów, co znacząco skraca czas instalacji i zapewnia stały docisk styku, odporny na poluzowanie w wyniku drgań. Mechanizm przycisku działa w trybie monostabilnym (chwilowym) – wbudowana sprężyna zwrotna sprawia, że po zwolnieniu nacisku obwód zostaje natychmiastowo przerwany, co jest niezbędne w systemach sygnalizacji dźwiękowej oraz sterowania automatyką.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1 dotyczącą łączników instalacyjnych do stałych instalacji elektrycznych domowych i podobnych. Posiada certyfikat CE oraz stopień ochrony IP20, co gwarantuje bezpieczeństwo użytkowania w suchych pomieszczeniach. Zastosowane materiały termoplastyczne charakteryzują się wysoką odpornością na promieniowanie UV oraz procesy starzenia, co potwierdzają wewnętrzne testy jakościowe producenta Kontakt Simon.

Zastosowanie

Przycisk DD1.01/46 znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Jako klasyczny przycisk „dzwonek”, służy do wyzwalania sygnałów dźwiękowych w instalacjach przywoławczych. Dzięki wysokiej obciążalności 10AX, moduł ten doskonale sprawdza się również jako element sterujący w układach automatyki budynkowej, np. do wyzwalania przekaźników bistabilnych w systemach sterowania oświetleniem z wielu punktów lub jako impulsator dla sterowników rolet i systemów inteligentnego domu.

Wskazówki Montażowe

Montaż modułu DD1.01/46 powinien odbywać się w standardowej puszce podtynkowej o średnicy 60 mm. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie zasilającym. Przewody o przekroju do 2,5 mm² należy odizolować na długość wskazaną na obudowie mechanizmu, a następnie wsunąć w szybkozłącza do momentu wyczucia oporu. Solidny mostek montażowy z galwanizowanej stali posiada specjalne nacięcia ułatwiające precyzyjne pozycjonowanie modułu w ramkach wielokrotnych serii Simon 54 Premium lub Simon 54 Nature. Produkt wymaga dokupienia ramki zewnętrznej.

FAQ

• Czy przycisk posiada podświetlenie? Prezentowany model DD1.01/46 jest wersją bez podświetlenia. Istnieje możliwość doposażenia go w dedykowany moduł podświetlenia LED, jeśli wymaga tego specyfika instalacji.
• Czy mogę zamontować ten przycisk w łazience? Standardowo moduł posiada stopień ochrony IP20. Aby uzyskać stopień ochrony IP44 pozwalający na montaż w strefach o podwyższonej wilgotności, należy zastosować dodatkową uszczelkę pod klawisz oraz ramkę z uszczelką.
• Czy szybkozłącza są pewniejsze od zacisków śrubowych? Szybkozłącza w osprzęcie Kontakt Simon zapewniają stałą siłę docisku przewodu niezależnie od upływu czasu, co eliminuje problem okresowego dokręcania śrub w instalacji.
