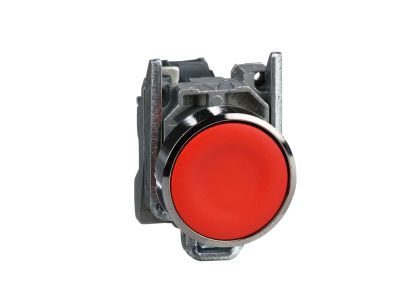

Przycisk czerwony kryty Fi-22mm z samopowrotem 1NC bez oznczenia | XB4BA42 Schneider Electric

Opis i Kluczowe Cechy

Przycisk sterowniczy Schneider Electric z serii Harmony XB4 o numerze katalogowym XB4BA42 to profesjonalne rozwiązanie dedykowane do zaawansowanych systemów automatyki przemysłowej. Urządzenie charakteryzuje się krytym profilem w kolorze czerwonym oraz wbudowanym mechanizmem samopowrotnym (impulsowym), co oznacza, że styk powraca do swojej pozycji wyjściowej natychmiast po zwolnieniu nacisku przez operatora. Wyposażenie w jeden styk rozwierny (1 NC) sprawia, że produkt idealnie nadaje się do funkcji zatrzymania lub rozłączania obwodów sterowania.

• Wytrzymałość mechaniczna: Zastosowanie chromowanej metalowej ramki zapewnia najwyższą odporność na uszkodzenia mechaniczne, uderzenia oraz wibracje, co jest kluczowe w ciężkich warunkach hal produkcyjnych.
• Ergonomia i montaż: Standardowa średnica montażowa wynosząca 22 mm pozwala na bezproblemową integrację z istniejącymi pulpitami sterowniczymi i obudowami.
• Szczelność i ochrona: Produkt legitymuje się ekstremalnie wysokimi stopniami ochrony IP66, IP67, IP69 oraz IP69K, co gwarantuje pełną pyłoszczelność oraz odporność na strumienie wody pod wysokim ciśnieniem i czyszczenie parowe.
• Zaciski śrubowe: Solidne połączenie elektryczne realizowane jest za pomocą zacisków śrubowych, co minimalizuje ryzyko poluzowania przewodów w wyniku drgań maszyn.

Zgodność z Normami

Przycisk XB4BA42 został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację morską, co dopuszcza go do pracy w najbardziej wymagających aplikacjach offshore. Zgodność z normami takimi jak Typ 4X potwierdza jego odporność na korozję i trudne warunki atmosferyczne. Urządzenie może bezpiecznie pracować w szerokim zakresie temperatur otoczenia, od -40°C do aż 70°C, co czyni go rozwiązaniem uniwersalnym dla różnych stref klimatycznych i procesów technologicznych.

Zastosowanie

Dzięki swojej modułowej budowie i wysokiej niezawodności, przycisk Harmony XB4 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Przemysł maszynowy (OEM): Jako element paneli sterowniczych w obrabiarkach, liniach pakujących i prasach.
• Sektor spożywczy i farmaceutyczny: Dzięki certyfikatowi IP69K, przycisk jest odporny na częste mycie pod wysokim ciśnieniem przy użyciu detergentów.
• Infrastruktura i transport: Wykorzystywany w systemach sterowania ruchem, windach oraz w aplikacjach morskich.
• Energetyka: Idealny do szaf sterowniczych i rozdzielnic wymagających trwałych elementów manipulacyjnych.

Wskazówki Montażowe

Instalacja przycisku XB4BA42 jest intuicyjna i nie wymaga specjalistycznych narzędzi. Należy wykonać otwór o średnicy 22,5 mm w panelu o grubości dostosowanej do specyfikacji serii Harmony XB4. Modułowa konstrukcja pozwala na oddzielny montaż głowicy oraz korpusu ze stykami, co znacznie przyspiesza prace instalacyjne. Podczas podłączania przewodów do zacisków śrubowych zaleca się stosowanie odpowiedniego momentu dokręcania, aby zapewnić trwały styk elektryczny i zapobiec przegrzewaniu się połączenia. Przejrzyste oznaczenia zacisków minimalizują ryzyko błędnego podłączenia kabli podczas montażu i późniejszej konserwacji.

FAQ

• Czy przycisk posiada podświetlenie? Nie, model XB4BA42 jest przyciskiem niepodświetlanym.
• Czy można dołożyć dodatkowe styki do tego przycisku? Tak, modułowa konstrukcja serii Harmony XB4 pozwala na rozbudowę o dodatkowe bloki styków pomocniczych (NO lub NC) w zależności od potrzeb aplikacji.
• Co oznacza stopień ochrony IP69K? Jest to najwyższa klasa ochrony, która oznacza, że urządzenie jest odporne na silny strumień wody o wysokiej temperaturze (do 80°C) pod bardzo wysokim ciśnieniem, co jest standardem w procesach sanitarnych.
• Czy ramka przycisku jest odporna na korozję? Tak, ramka wykonana jest z chromowanego metalu, co zapewnia doskonałą ochronę przed korozją i uszkodzeniami chemicznymi.
