Przycisk bezpieczeństwa Fi-40mm 1Z 1R IP66 bez podświetlenia klucz 455 metalowy, czerwony | XB4BS9445 Schneider Electric

Opis i Kluczowe Cechy

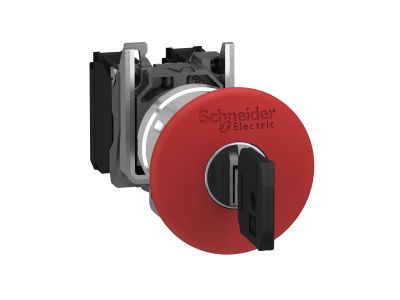

Przycisk bezpieczeństwa Schneider Electric z serii Harmony XB4 o numerze katalogowym XB4BS9445 to zaawansowane rozwiązanie z zakresu bezpieczeństwa maszynowego, znane również jako EMS (Emergency Machine Stop) lub EMO (Emergency Off). Urządzenie charakteryzuje się czerwoną głowicą grzybkową o średnicy 40 mm, która zapewnia doskonałą widoczność i intuicyjną obsługę w sytuacjach krytycznych. Kluczowym elementem konstrukcyjnym jest chromowana metalowa ramka, która gwarantuje wyjątkową odporność mechaniczną na uderzenia oraz wibracje, co jest niezbędne w wymagających środowiskach przemysłowych.

• Mechanizm ryglowania: Przycisk działa w trybie zatrzaskowym, a jego odblokowanie następuje poprzez przekręcenie dedykowanego kluczyka o numerze 455, co zapobiega przypadkowemu lub nieautoryzowanemu zresetowaniu stanu awaryjnego.
• Konfiguracja styków: Wyposażony w jeden styk zwierny (1 NO) oraz jeden styk rozwierny (1 NC), co pozwala na jednoczesne przerwanie obwodu bezpieczeństwa i wysłanie sygnału informacyjnego do sterownika PLC.
• Wytrzymałość środowiskowa: Dzięki wysokim stopniom ochrony IP66, IP67, IP69 oraz IP69K, urządzenie jest całkowicie pyłoszczelne i odporne na silne strumienie wody pod wysokim ciśnieniem i temperaturą.
• Zakres temperatur: Szeroki zakres pracy od -40°C do +55°C umożliwia montaż zarówno w chłodniach, jak i w pobliżu procesów generujących wysokie temperatury.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację morską, co potwierdza jego niezawodność w ekstremalnie korozyjnych i wilgotnych warunkach. Zgodność z normami Typu 4X według standardów NEMA dodatkowo podkreśla odporność na korozję i trudne warunki atmosferyczne. Urządzenie spełnia wymagania dotyczące systemów zatrzymania awaryjnego, zapewniając najwyższy poziom ochrony operatorów i infrastruktury technicznej.

Zastosowanie

Przycisk Schneider Electric Harmony XB4 znajduje szerokie zastosowanie w sektorze przemysłowym i infrastrukturalnym. Jest idealnym wyborem dla:

• Linii produkcyjnych i montażowych w przemyśle ciężkim i motoryzacyjnym.
• Maszyn pakujących i przetwórczych, gdzie wymagana jest wysoka higiena (odporność na mycie pod ciśnieniem IP69K).
• Systemów sterowania w sektorze energetycznym i morskim.
• Panelach sterowniczych wymagających montażu w standardowych otworach o średnicy 22 mm.

Wskazówki Montażowe

Instalacja przycisku XB4BS9445 jest szybka i ergonomiczna dzięki modularnej konstrukcji serii Harmony XB4. Poniżej znajdują się kluczowe wytyczne montażowe:

• Otwór montażowy: Urządzenie jest przystosowane do standardowych otworów o średnicy 22,5 mm, co zapewnia pełną kompatybilność z większością pulpitów sterowniczych.
• Podłączenie elektryczne: Wykorzystanie zacisków śrubowych pozwala na pewne mocowanie przewodów. Zaleca się stosowanie tulejek zaciskowych dla zapewnienia optymalnego styku i ochrony przed utlenianiem miedzi.
• Moment dokręcania: Należy przestrzegać zalecanego momentu dokręcania śrub zaciskowych, aby uniknąć uszkodzenia gwintów przy jednoczesnym zapewnieniu odporności na wibracje.
• Serwisowanie: Dzięki modułowej budowie, wymiana bloków styków nie wymaga demontażu całego korpusu przycisku, co znacznie skraca czas przestojów serwisowych.

FAQ

• Czy kluczyk jest dołączony do zestawu? Tak, przycisk jest dostarczany z kluczykiem o numerze 455 niezbędnym do odblokowania mechanizmu.
• Czy mogę zamontować ten przycisk w obudowie zewnętrznej? Tak, dzięki certyfikatowi IP66/IP67 oraz odporności na promieniowanie UV i szerokiemu zakresowi temperatur, przycisk doskonale nadaje się do zastosowań zewnętrznych.
• Jaka jest różnica między IP66 a IP69K w tym modelu? IP66 gwarantuje ochronę przed silnymi strugami wody, natomiast IP69K oznacza odporność na czyszczenie parowe pod bardzo wysokim ciśnieniem, co jest kluczowe w przemyśle spożywczym.
