Przycisk bezpieczeństwa Fi-22mm czerwony okrągły plastikowy, Harmony XB5 (pakowane po 100 sztuk) | ZB5AS844TQ Schneider Electric

Opis i Kluczowe Cechy

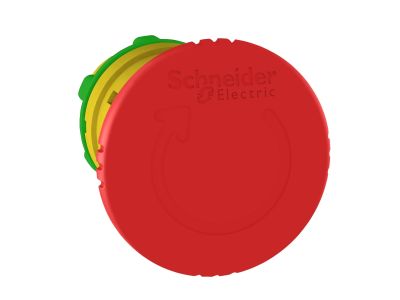

Głowica przycisku zatrzymania awaryjnego Schneider Electric z serii Harmony XB5 (symbol ZB5AS844TQ) to czerwony grzybkowy przycisk o średnicy 40 mm, przeznaczony do montażu w wycięciu 22 mm. Dzięki mechanizmowi obrotowemu do zwalniania (twist‑to‑release) zapewnia intuicyjną obsługę i szybkie przywracanie gotowości maszyny. Wysoka odporność na warunki środowiskowe – stopień ochrony IP66, IP67, IP69 oraz IP69K – gwarantuje niezawodne działanie nawet w trudnych warunkach przemysłowych, narażonych na pył, wodę, uderzenia i wibracje.

• Stopień ochrony IP66/IP67/IP69/IP69K: pełna szczelność przed pyłem, strumieniami wody i myciem wysokociśnieniowym – idealna do maszyn w przemyśle spożywczym, chemicznym i na zewnątrz.
• Średnica grzybka 40 mm: wyraźnie widoczny kształt i kolor ułatwiają szybką lokalizację w sytuacjach awaryjnych, zwiększając bezpieczeństwo operatora.
• Ramka z tworzywa sztucznego: odporność na środki chemiczne oraz podwójna izolacja elektryczna – bezpieczeństwo i trwałość w agresywnym środowisku.
• Zakres temperatury pracy -40°C do 70°C: funkcjonalność w ekstremalnych warunkach, od mroźnych magazynów po gorące hale produkcyjne.
• Kompatybilność z blokami styków Harmony XB5: łatwe łączenie z modułami styków za pomocą połączeń śrubowych – elastyczność konfiguracji systemu bezpieczeństwa.

Zgodność z Normami

Produkt należy do serii green premium Schneider Electric i jest zgodny z międzynarodowymi normami oraz certyfikatami, zapewniając wysokie standardy bezpieczeństwa i jakości. Konkretne numery norm nie zostały podane w dokumentacji technicznej – zaleca się montaż zgodnie z obowiązującymi przepisami oraz wytycznymi producenta.

Zastosowanie

Głowica przycisku awaryjnego ZB5AS844TQ znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i niezawodne zatrzymanie maszyny w sytuacji zagrożenia. Sprawdza się w instalacjach wymagających wysokiej odporności na czynniki zewnętrzne oraz łatwej integracji z istniejącymi systemami sterowania.

• Awaryjne zatrzymanie maszyn produkcyjnych, obrabiarek i robotów przemysłowych.
• Sterowanie bezpieczeństwem w przemyśle spożywczym, chemicznym i farmaceutycznym (mycie wysokociśnieniowe).
• Montaż w szafach sterowniczych i panelach operatorskich w trudnych warunkach atmosferycznych (linie sortujące, kruszarki).
• Systemy automatyki budynkowej wymagające odporności na wandalizm lub przypadkowe uruchomienie.

Wskazówki Montażowe

Montaż głowicy przycisku awaryjnego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Głowicę należy zamontować w standardowym wycięciu o średnicy 22 mm na panelu lub puszce. Bloki styków (np. ZB5AZ… ) podłączyć za pomocą połączeń śrubowych, przestrzegając momentu dokręcania podanego w dokumentacji producenta. Przekrój przewodów dobrać do prądu roboczego zastosowanego bloku styków. Po montażu sprawdzić działanie mechanizmu obrotowego – przycisk powinien zatrzasnąć się wciśnięty i zwalniać po obróceniu.

FAQ

• Czy głowica ma wbudowane podświetlenie LED? Nie, głowica ZB5AS844TQ nie posiada podświetlenia. Do sygnalizacji można zastosować osobne moduły świetlne z serii Harmony XB5, jeśli wymaga tego aplikacja.
• Jaki stopień ochrony ma ten produkt? Głowica oferuje stopień ochrony IP66, IP67, IP69 oraz IP69K – jest odporna na pył, zanurzenie w wodzie i mycie pod wysokim ciśnieniem (w zależności od kompatybilności z montażem).
• Czy przycisk działa w trybie podtrzymania (podwójny styk)? Głowica jest elementem mechanicznym – tryb pracy styku (normalnie otwarty/zamknięty) zależy od wybranego bloku styków. Należy dobrać odpowiedni moduł (np. 1NO+1NC) i podłączyć zgodnie z wymaganiami obwodu bezpieczeństwa.
