Przycisk bezpieczeństwa 22mm z blokadą odryglowania przez obrót 1NO 1NC, czerwony | XB5AS8445 Schneider Electric

Opis i Kluczowe Cechy

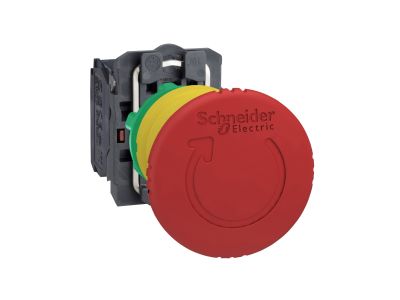

Przycisk bezpieczeństwa Schneider Electric z serii Harmony XB5 o numerze katalogowym XB5AS8445 to zaawansowane rozwiązanie z zakresu automatyki przemysłowej, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa operatorów i maszyn. Urządzenie wyposażone jest w charakterystyczną, czerwoną główkę grzybkową o średnicy 40 mm, która zapewnia doskonałą widoczność i intuicyjną obsługę w sytuacjach awaryjnych. Mechanizm działania oparty jest na zasadzie zatrzaskowej (trigger action), co eliminuje ryzyko przypadkowego lub niepełnego zadziałania – rozłączenie obwodu następuje dopiero po pełnym wciśnięciu grzybka.

• Konfiguracja styków: Urządzenie posiada jeden styk zwierny (1 NO) oraz jeden styk rozwierny (1 NC), co pozwala na jednoczesne przerwanie obwodu zasilania i wysłanie sygnału informacyjnego do sterownika PLC.
• Odryglowanie przez obrót: Resetowanie przycisku odbywa się poprzez obrót główki, co zapobiega nieumyślnemu ponownemu uruchomieniu maszyny.
• Wytrzymała konstrukcja: Podwójnie izolowana plastikowa ramka gwarantuje wysoką odporność na korozję chemiczną oraz zapewnia dodatkową barierę dielektryczną.
• Ekstremalna szczelność: Certyfikaty IP66, IP67, IP69 oraz IP69K potwierdzają pełną odporność na pył, zanurzenie w wodzie oraz mycie pod wysokim ciśnieniem i w wysokiej temperaturze.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa. Posiada certyfikację morską, co świadczy o jego odporności na wibracje i trudne warunki korozyjne. Zgodność z normami dotyczącymi urządzeń zatrzymania awaryjnego (EMS - Emergency Machine Stop oraz EMO - Emergency Off) sprawia, że jest on akceptowany w projektach przemysłowych na całym świecie. Stopień ochrony Typ 4X dodatkowo potwierdza przydatność urządzenia w środowiskach o podwyższonej wilgotności i agresywności chemicznej.

Zastosowanie

Dzięki swojej modułowej budowie i wysokiej odporności, przycisk XB5AS8445 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Przemysł spożywczy i farmaceutyczny: Dzięki klasie IP69K urządzenie wytrzymuje procesy częstego mycia i dezynfekcji.
• Linie produkcyjne i montażowe: Jako kluczowy element systemów bezpieczeństwa maszyn (E-Stop).
• Sektor morski i offshore: Odporność na trudne warunki atmosferyczne i zasolenie.
• Infrastruktura krytyczna: Systemy sterowania w miejscach wymagających niezawodnej izolacji elektrycznej.

Wskazówki Montażowe

Montaż przycisku jest szybki i ergonomiczny dzięki standardowej średnicy otworu montażowego wynoszącej 22 mm. Poniżej znajdują się kluczowe wytyczne instalacyjne:

• Przygotowanie otworu: Należy wykonać otwór o średnicy 22,5 mm w panelu o grubości od 1 do 6 mm.
• Podłączenie elektryczne: Wykorzystanie zacisków śrubowych pozwala na pewne mocowanie przewodów. Zaleca się stosowanie tulejek kablowych dla zapewnienia optymalnego styku.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednią siłą (zgodnie z dokumentacją techniczną), aby zapobiec poluzowaniu pod wpływem wibracji.
• Modułowość: Konstrukcja pozwala na łatwą wymianę bloków styków bez konieczności demontażu całej główki z panelu.

FAQ

1. Czy przycisk XB5AS8445 posiada blokadę kluczykiem?
Nie, ten konkretny model (XB5AS8445) posiada mechanizm odryglowania poprzez obrót główki (turn-to-release). Modele z kluczykiem posiadają inne oznaczenia katalogowe.

2. Czy plastikowa ramka jest wystarczająco trwała do przemysłu ciężkiego?
Tak, zastosowany polimer jest odporny na uderzenia i większość substancji chemicznych, a dodatkowo zapewnia lepszą izolację elektryczną niż ramki metalowe w określonych środowiskach.

3. Co oznacza certyfikat IP69K w praktyce?
Oznacza to, że przycisk może być czyszczony strumieniem wody pod ciśnieniem do 100 barów o temperaturze do 80°C, co jest standardem w zakładach o wysokim rygorze higienicznym.
