Przycisk 4-pozycyjny czarny strzałki, M22-D4-S-X7 RMQ-Titan M22 | 286336 Eaton

Opis i Kluczowe Cechy

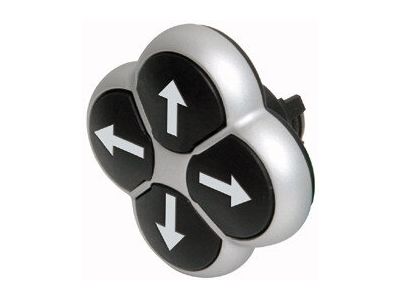

Przycisk 4-pozycyjny Eaton M22-D4-S-X7 to zaawansowany element sterowniczy z renomowanej serii RMQ-Titan, zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się czarnym kolorem frontu oraz naniesionymi symbolami strzałek (oznaczenie X7), co zapewnia intuicyjną obsługę w czterech kierunkach. Dzięki zastosowaniu innowacyjnych materiałów, przycisk oferuje stopień ochrony IP67 oraz IP69K, co oznacza całkowitą pyłoszczelność oraz odporność na strumień wody pod wysokim ciśnieniem i temperaturą (do 80 stopni Celsjusza). Konstrukcja jest wysoce odporna na ścieranie, udary mechaniczne oraz wibracje, co gwarantuje długowieczność nawet w trudnych warunkach pracy maszynowej. Zintegrowany układ połączeń ochronnych podnosi bezpieczeństwo eksploatacji, minimalizując ryzyko awarii w krytycznych momentach procesu produkcyjnego.

• Wysoki stopień ochrony IP67/IP69K umożliwia pracę w ekstremalnych warunkach środowiskowych, w tym w przemyśle spożywczym i ciężkim.
• Cztery pozycje sterowania pozwalają na znaczną oszczędność miejsca na panelu operatorskim poprzez zastąpienie kilku pojedynczych przycisków.
• Odporność na udary i wibracje sprawia, że urządzenie idealnie nadaje się do montażu na maszynach generujących silne drgania.
• Kompatybilność z elementami LED zapewnia doskonały kontrast i widoczność symboli nawet przy silnym świetle dziennym.

Zgodność z Normami

Aparatura sterująca Eaton RMQ-Titan została zaprojektowana i przetestowana zgodnie z międzynarodowymi standardami bezpieczeństwa. Produkt spełnia wymagania normy IEC/EN 60947, co potwierdza jego przydatność do profesjonalnych zastosowań w niskonapięciowych układach rozdzielczych. Wysoki stopień ochrony IP69K jest zgodny z normą DIN 40050-9, co jest kluczowe w aplikacjach wymagających częstej dezynfekcji i czyszczenia pod ciśnieniem. Urządzenie posiada również certyfikaty dopuszczające do użytku na rynkach światowych, co czyni je uniwersalnym komponentem dla producentów maszyn eksportujących swoje rozwiązania globalnie.

Zastosowanie

Przycisk M22-D4-S-X7 znajduje szerokie zastosowanie w nowoczesnych systemach HMI (Human-Machine Interface). Jest idealnym rozwiązaniem do sterowania ruchem wózków, suwnic, ramion robotów oraz w zaawansowanych pulpitach sterowniczych maszyn CNC. Dzięki swojej odporności na czynniki zewnętrzne, doskonale sprawdza się w przemyśle chemicznym, petrochemicznym oraz w myjniach samochodowych i zakładach przetwórstwa spożywczego. Możliwość integracji z systemami SmartWire-DT dodatkowo rozszerza jego funkcjonalność w inteligentnych instalacjach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż przycisku odbywa się w standardowym otworze o średnicy 22,5 mm, co jest typowym wymiarem dla aparatury tablicowej. Dzięki modułowej budowie systemu RMQ-Titan, instalacja jest szybka i nie wymaga specjalistycznych narzędzi. Należy pamiętać o zastosowaniu odpowiedniego wspornika mocującego (M22-A) oraz dedykowanych styków pomocniczych z serii M22-K, które są montowane zatrzaskowo z tyłu napędu. Podczas montażu w obudowach natynkowych należy upewnić się, że uszczelka jest prawidłowo osadzona, aby zachować deklarowany stopień ochrony IP67/IP69K. Moment dokręcania pierścienia mocującego powinien być zgodny z dokumentacją techniczną producenta, aby uniknąć uszkodzenia gwintu przy jednoczesnym zapewnieniu stabilności mechanicznej.

FAQ

• Czy przycisk zawiera w zestawie styki pomocnicze? Nie, napęd przycisku M22-D4-S-X7 jest sprzedawany oddzielnie. Należy dobrać odpowiednie bloki styków (np. M22-K10 lub M22-K01) w zależności od wymaganej konfiguracji elektrycznej.
• Co oznacza stopień ochrony IP69K? Jest to najwyższa klasa ochrony przed wnikaniem cieczy i ciał stałych, gwarantująca szczelność urządzenia nawet podczas mycia strumieniem wody pod ciśnieniem do 100 barów i w temperaturze do 80 stopni Celsjusza.
• Czy symbole strzałek są odporne na ścieranie? Tak, symbole na przyciskach serii RMQ-Titan są nanoszone technologią laserową lub specjalnymi farbami o podwyższonej odporności, co zapobiega ich zatarciu nawet przy intensywnej eksploatacji w rękawicach roboczych.
