Łącznik przyciskowy, 1 NO/1 NC+1 NO/1 NC 20A, 2 przyciski czerwony zielony | 5TE4831 Siemens

Alternatywny kod produktu: 5TE4831

Opis i Kluczowe Cechy

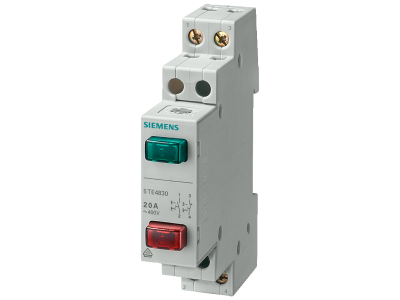

Łącznik przyciskowy Siemens 5TE4831 to podwójny element sterowniczy z dwoma przyciskami (czerwony i zielony) oraz zestawem styków 1NO/1NC+1NO/1NC o prądzie znamionowym 20 A. Dzięki niezależnym stykom umożliwia realizację złożonych funkcji sterowania w rozdzielnicach i szafach sterowniczych, oszczędzając miejsce na szynie TH35.

• Prąd znamionowy 20 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Dwa niezależne zestawy styków 1NO/1NC: Umożliwiają sterowanie dwoma odbiornikami lub realizację funkcji przełączania w jednym urządzeniu, redukując liczbę potrzebnych komponentów.
• Dwa przyciski sterownicze (czerwony i zielony): Intuicyjna identyfikacja stanu pracy – zielony do załączania, czerwony do wyłączania, zgodnie z przyjętą konwencją.
• Montaż na szynie TH35: Szybki i zwarty montaż w rozdzielnicach, minimalizujący czas instalacji i zapewniający uporządkowany układ.

Zgodność z Normami

Łącznik przyciskowy Siemens 5TE4831 spełnia wymagania obowiązujących norm europejskich. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami UE. Urządzenie jest przeznaczone do pracy w instalacjach niskiego napięcia zgodnie ze standardami DIN.

Zastosowanie

Łącznik przyciskowy 5TE4831 znajduje szerokie zastosowanie w ręcznym sterowaniu w instalacjach przemysłowych i budynkowych, gdzie wymagane są dwa niezależne obwody sterujące.

• Ręczne załączanie i wyłączanie odbiorników oświetleniowych, wentylatorów, pomp lub innych urządzeń jednofazowych.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub wejść PLC w celu realizacji sekwencji automatyki.
• Sygnalizacja stanów awaryjnych za pomocą czerwonego przycisku w układach zatrzymania awaryjnego.
• Realizacja funkcji bistabilnych ON/OFF (dwa przyciski) dzięki niezależnym zestawom styków zwiernych i rozwiernych.

Wskazówki Montażowe

Montaż łącznika przyciskowego 5TE4831 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przyłączanych przewodów należy dobrać do prądu znamionowego 20 A. Moment dokręcania zacisków stosuj zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy łącznik przyciskowy 5TE4831 jest podświetlany? Nie, w dostarczonych danych nie ma informacji o podświetleniu. Przyciski są standardowe, nie posiadają wbudowanego źródła światła.
• Jaki jest stopień ochrony IP? W dokumentacji produktu nie podano konkretnego stopnia ochrony. Standardowo dla aparatury montowanej na szynie TH35 w rozdzielnicy przyjmuje się IP20 (ochrona przed dotknięciem i ciałami stałymi powyżej 12 mm).
• Czy styki pracują w trybie monostabilnym czy bistabilnym? Łącznik przyciskowy 5TE4831 to urządzenie monostabilne (chwilowe) – styki zwierają się tylko podczas naciśnięcia przycisku, po zwolnieniu wracają do stanu spoczynkowego.
