Przewód warsztatowy H05VV-F (OWY) 5G0,75 300/500V | WCB4205C005CA0J Eltrim

Opis i Kluczowe Cechy

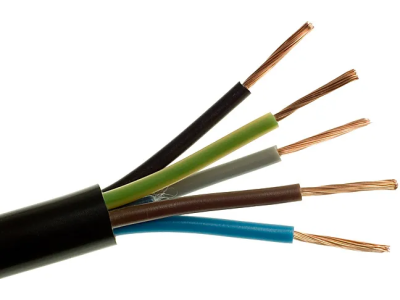

Przewód warsztatowy H05VV-F, znany w polskiej nomenklaturze jako OWY, to wysokiej klasy komponent instalacyjny wyprodukowany przez renomowaną markę ELTRIM. Jest to przewód oponowy o napięciu znamionowym 300/500V, co predysponuje go do pracy w środowiskach domowych, biurowych oraz lekkich warunkach warsztatowych. Konstrukcja składa się z pięciu żył miedzianych o przekroju znamionowym 0,75 mm² każda. Zastosowanie miedzianych żył wielodrutowych (klasy 5) gwarantuje wyjątkową elastyczność, co znacząco ułatwia manewrowanie przewodem w ciasnych przestrzeniach oraz przy częstym zwijaniu i rozwijaniu.

• Izolacja i powłoka: Wykonane z polichlorku winylu (PVC), który zapewnia skuteczną ochronę przed uszkodzeniami mechanicznymi oraz czynnikami zewnętrznymi.
• Konstrukcja 5G: Przewód posiada pięć żył, w tym żyłę ochronną (żółto-zieloną), co pozwala na zasilanie odbiorników trójfazowych o mniejszym poborze mocy.
• Napięcie znamionowe: Parametr 300/500V określa bezpieczny zakres pracy izolacji między żyłą a ziemią oraz między poszczególnymi żyłami.
• Odporność: Powłoka zewnętrzna charakteryzuje się dobrą odpornością na zginanie, co jest kluczowe w urządzeniach mobilnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z europejską normą zharmonizowaną H05VV-F, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania na terenie całej Unii Europejskiej. Przewód spełnia wymagania dyrektywy niskonapięciowej LVD oraz jest zgodny z restrykcyjnymi normami dotyczącymi nierozprzestrzeniania płomienia na pojedynczym kablu. Producent ELTRIM dba o powtarzalność parametrów technicznych, co jest kluczowe dla inżynierów i projektantów instalacji elektrycznych.

Zastosowanie

Przewód H05VV-F 5G0,75 znajduje szerokie zastosowanie w zasilaniu odbiorników ruchomych i przenośnych. Idealnie sprawdza się jako kabel zasilający do:

• Sprzętu AGD o średnim poborze mocy (lodówki, pralki, zmywarki).
• Elektronarzędzi warsztatowych pracujących w warunkach lekkich.
• Urządzeń biurowych oraz systemów oświetleniowych wymagających sterowania lub zasilania wielofazowego.
• Przedłużaczy bębnowych i domowych, gdzie wymagana jest elastyczność i odporność na skręcanie.

Wskazówki Montażowe

Podczas montażu przewodu OWY 5G0,75 należy zwrócić szczególną uwagę na odpowiednie przygotowanie końcówek żył. Ze względu na strukturę wielodrutową (linka), konieczne jest zastosowanie tulejek zaciskowych przed umieszczeniem żyły w zacisku śrubowym, co zapobiega przecinaniu pojedynczych drucików i gwarantuje stabilny styk elektryczny. Należy unikać układania przewodu w miejscach narażonych na bezpośredni kontakt z gorącymi elementami oraz w strefach, gdzie temperatura otoczenia przekracza +70°C. Minimalny promień gięcia powinien być zachowany zgodnie z dokumentacją techniczną, aby uniknąć degradacji izolacji PVC.

FAQ

• Czy przewód może być stosowany na zewnątrz? Przewody typu H05VV-F są przeznaczone głównie do użytku wewnątrz pomieszczeń. Długotrwała ekspozycja na promieniowanie UV może doprowadzić do przyspieszonego starzenia się powłoki PVC.
• Jaki jest maksymalny prąd obciążenia dla 0,75 mm²? Dopuszczalna obciążalność prądowa zależy od sposobu ułożenia i temperatury otoczenia, jednak dla przekroju 0,75 mm² zazwyczaj przyjmuje się wartości bezpieczne dla lekkich odbiorników ruchomych (ok. 6-10A w zależności od warunków).
• Co oznacza oznaczenie 5G? Cyfra 5 oznacza liczbę żył w przewodzie, natomiast litera G (z ang. Ground) informuje, że jedna z żył jest żyłą ochronną o barwie żółto-zielonej.
