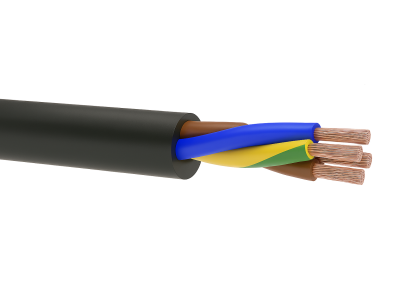

Przewód warsztatowy H05RR-F (OW) 4x4,0 żo 300/500V BĘBEN | WCM3004G005CA0J-B Eltrim

Opis i Kluczowe Cechy

Przewód warsztatowy H05RR-F (OW) o przekroju 4x4,0 mm² to profesjonalne rozwiązanie dedykowane do zasilania odbiorników ruchomych i przenośnych. Produkt marki ELTRIM charakteryzuje się konstrukcją opartą na normie zharmonizowanej (H), co gwarantuje pełną kompatybilność z europejskimi standardami instalacyjnymi. Znamionowe napięcie pracy wynosi 300/500V (05), co pozwala na bezpieczne zasilanie urządzeń o średnim poborze mocy w wymagających warunkach warsztatowych i rolniczych.

• Żyły miedziane wielodrutowe (F): Zastosowanie giętkich żył klasy 5 zapewnia doskonały promień gięcia, co ułatwia manewrowanie przewodem i zapobiega jego pękaniu przy częstym zwijaniu.
• Izolacja i powłoka z gumy EPR (R): Zarówno izolacja żył, jak i opona zewnętrzna zostały wykonane z wysokiej jakości gumy etylenowo-propylenowej. Materiał ten cechuje się wysoką odpornością na uszkodzenia mechaniczne oraz elastycznością w szerokim zakresie temperatur.
• Przekrój 4,0 mm²: Znaczny przekrój znamionowy wynoszący 4,0 mm² pozwala na stabilne przesyłanie energii przy większych obciążeniach prądowych, minimalizując spadki napięcia na dłuższych odcinkach.
• Żyła ochronna (żo): Przewód wyposażony jest w dedykowaną żyłę ochronną w kolorze żółto-zielonym, co jest kluczowe dla zapewnienia bezpieczeństwa przeciwporażeniowego w instalacjach klasy I.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami zharmonizowanymi, co potwierdza oznaczenie H05RR-F. Wykorzystanie miedzi o wysokiej czystości oraz atestowanych mieszanek gumowych EPR sprawia, że przewód spełnia wymagania bezpieczeństwa stawiane osprzętowi elektro-technicznemu w Unii Europejskiej. Konstrukcja typu OW (opona warsztatowa) jest synonimem trwałości w środowiskach, gdzie występuje ryzyko lekkiego ścierania lub nacisku mechanicznego.

Zastosowanie

Przewód H05RR-F 4x4,0 znajduje szerokie zastosowanie w sektorach profesjonalnych i gospodarczych. Jest idealnym wyborem do:

• Warsztatów: Zasilanie elektronarzędzi, przenośnych maszyn obróbczych oraz przedłużaczy warsztatowych o dużej obciążalności.
• Rolnictwa: Podłączanie urządzeń przenośnych w gospodarstwach rolnych, gdzie wymagana jest odporność na wilgoć i zmienne warunki pracy.
• Gospodarstw domowych: Zasilanie odbiorników o średnim poborze mocy, które wymagają mobilności i solidnego zabezpieczenia przewodu zasilającego.
• Przemysłu lekkiego: Jako przewód zasilający w liniach montażowych dla urządzeń wymagających czterech żył (np. zasilanie trójfazowe bez przewodu neutralnego lub specyficzne układy sterowania).

Wskazówki Montażowe

Podczas montażu i eksploatacji przewodu H05RR-F należy przestrzegać następujących zasad inżynierskich:

• Zakończenie żył: Ze względu na wielodrutową strukturę żył (klasa 5), końcówki należy bezwzględnie zabezpieczyć tulejkami kablowymi. Zapobiega to przecinaniu pojedynczych drucików przez śruby zaciskowe i gwarantuje poprawny styk elektryczny.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania w zaciskach urządzeń, aby uniknąć przegrzewania się punktów styku przy pełnym obciążeniu prądowym.
• Promień gięcia: Unikać ostrych załamań przewodu. Zachowanie odpowiedniego promienia gięcia znacząco wydłuża żywotność opony gumowej EPR.
• Zabezpieczenie przed wyrwaniem: Wtyczki i gniazda powinny być wyposażone w dławnice lub zaciski odciążające, które przeniosą naprężenia mechaniczne z żył miedzianych na oponę zewnętrzną przewodu.

FAQ

1. Czy przewód H05RR-F może być stosowany na zewnątrz?
Tak, izolacja z gumy EPR pozwala na użytkowanie przewodu w warunkach zewnętrznych, jednak należy pamiętać, że jest on przeznaczony do średnich obciążeń mechanicznych. W przypadku ekstremalnych warunków przemysłowych zaleca się wersje o wzmocnionej powłoce (np. H07RN-F).

2. Jaka jest różnica między H05RR-F a zwykłym przewodem PCV?
Przewody gumowe (RR) są znacznie bardziej elastyczne, szczególnie w niskich temperaturach, oraz wykazują wyższą odporność na zginanie i skręcanie w porównaniu do standardowych przewodów w izolacji polwinitowej (PCV).

3. Co oznacza skrót OW?
Skrót OW to tradycyjne polskie oznaczenie przewodu oponowego warsztatowego, które odpowiada międzynarodowemu symbolowi H05RR-F.
