Przewód sterowniczy UNITRONIC BUS PB FC 1x2x0,64 BĘBEN | 2170820 Lapp Kabel

Opis i Kluczowe Cechy

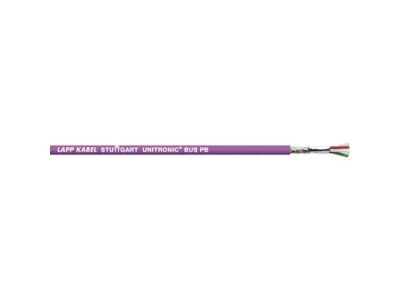

Kabel magistrali UNITRONIC® BUS PB FC 1x2x0,64 (symbol 2170820) to przewód sterowniczy przeznaczony do instalacji przemysłowych sieci PROFIBUS DP. Dzięki impedancji charakterystycznej 150 Ω zapewnia dopasowanie transmisji w systemach magistralnych, co przekłada się na niezawodną wymianę danych. Konstrukcja Fast Connect (FC) umożliwia szybkie i łatwe okablowanie bez konieczności zdejmowania izolacji. Żyła o przekroju 0,64 mm² w konfiguracji 1 para (1x2) gwarantuje odpowiednią rezerwę sygnałową. Zewnętrzna powłoka PVC w kolorze fioletowym o średnicy 8 mm chroni przed uszkodzeniami mechanicznymi i czynnikami atmosferycznymi.

• Impedancja charakterystyczna 150 Ω: Zapewnia prawidłowe dopasowanie w standardowych sieciach PROFIBUS DP, minimalizując odbicia sygnału i błędy transmisji.
• Technologia Fast Connect (FC): Umożliwia szybkie podłączenie do złącz FC bez zdejmowania izolacji, co skraca czas instalacji i zmniejsza ryzyko błędów montażowych.
• Podwójne ekranowanie (folia + oplot): Skutecznie tłumi zakłócenia elektromagnetyczne (EMI), zapewniając stabilną komunikację w środowiskach przemysłowych o wysokim poziomie szumów.
• Odporność na promieniowanie UV: Pozwala na stosowanie kabla w suchych i wilgotnych pomieszczeniach, a także na zewnątrz (w osłonach lub puszkach), bez ryzyka degradacji powłoki pod wpływem słońca.
• Certyfikaty UL i cUL: Potwierdzają zgodność z amerykańskimi i kanadyjskimi normami bezpieczeństwa, co ułatwia eksport i użycie w instalacjach wymagających aprobaty UL.

Zgodność z Normami

Kabel posiada zatwierdzenia UL (Underwriters Laboratories) oraz cUL (Canadian Underwriters Laboratories), co oznacza spełnienie rygorystycznych wymogów bezpieczeństwa w USA i Kanadzie. Producent deklaruje zgodność z odpowiednimi normami europejskimi oraz posiada oznaczenie CE. W przypadku zastosowań w systemach PROFIBUS DP kabel spełnia zalecenia dotyczące impedancji i tłumienia dla magistrali RS-485.

Zastosowanie

Przewód UNITRONIC BUS PB FC przeznaczony jest do budowy stacjonarnych sieci magistralnych PROFIBUS DP w automatyce przemysłowej. Sprawdza się zarówno w suchych, jak i wilgotnych pomieszczeniach przemysłowych, a dzięki odporności UV także w aplikacjach narażonych na działanie promieni słonecznych (w osłonach).

• Podłączanie sterowników PLC, paneli operatorskich i czujników w sieci PROFIBUS DP.
• Instalacje w szafach sterowniczych i rozdzielnicach przemysłowych, gdzie wymagane jest maksymalne ekranowanie elektromagnetyczne.
• Trasy kablowe w halach produkcyjnych, magazynach i na zewnątrz budynków (w kanałach lub rurach osłonowych).
• Systemy automatyki budynkowej wykorzystujące protokół PROFIBUS (np. w sterowaniu wentylacją, oświetleniem).

Wskazówki Montażowe

Montaż i podłączenie kabla powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV) oraz znajomość sieci PROFIBUS. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wszystkich przewodów. Podczas układania należy zachować minimalny promień gięcia zgodny z dokumentacją producenta (zwykle ok. 8–10 średnic kabla). Do zakończeń stosować wyłącznie złącza Fast Connect (FC) dedykowane do PROFIBUS, postępując zgodnie z instrukcją montażu – wciskając przewód do szczeliny aż do zatrzaśnięcia. Należy unikać ostrych zagięć i przeciążeń mechanicznych, aby nie uszkodzić struktury ekranu.

FAQ

• Czy kabel UNITRONIC BUS PB FC można stosować na zewnątrz? Tak, dzięki odporności na promieniowanie UV kabel nadaje się do stosowania w suchych i wilgotnych pomieszczeniach, a także na zewnątrz, pod warunkiem umieszczenia go w osłonie (np. rurze, korytku) zabezpieczającej przed bezpośrednim działaniem czynników atmosferycznych i mechanicznymi uszkodzeniami.
• Jaka jest impedancja charakterystyczna tego kabla? Impedancja nominalna wynosi 150 Ω, co jest standardem dla sieci PROFIBUS DP i zapewnia prawidłowe dopasowanie sygnału na magistrali.
• Czy do podłączenia potrzebne są specjalne narzędzia? Kabel wyposażono w technologię Fast Connect – do montażu wystarczy wcisnąć przewód w odpowiednie gniazdo złącza FC (bez zdejmowania izolacji). Nie wymaga to specjalnych narzędzi poza nożem do przycięcia kabla na odpowiednią długość.
