Przewód sterowniczy UL(MTW)-CSA-HAR STYLE 1015 1X0,5 żółto-zielony BĘBEN | 4160100 Lapp Kabel

Opis i Kluczowe Cechy

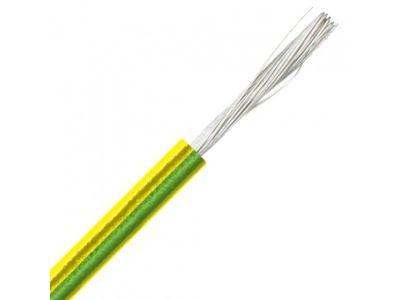

Przewód sterowniczy LAPP ÖLFLEX® WIRE MS 2.1 o symbolu 4160100 to jednożyłowy przewód o przekroju 0,5 mm² z izolacją PVC, w kolorze żółto-zielonym. Przeznaczony do napięcia 450/750 V, zapewnia bezpieczne i niezawodne połączenia w obwodach sterowniczych, sygnalizacyjnych i uziemiających. Dzięki certyfikatom UL, CSA i HAR może być stosowany na rynkach europejskich oraz północnoamerykańskich, co zmniejsza różnorodność części i upraszcza logistykę.

• Przekrój 0,5 mm²: Umożliwia prowadzenie delikatnych obwodów sygnałowych i sterowniczych przy zachowaniu niewielkiej średnicy zewnętrznej, co ułatwia układanie w ciasnych przestrzeniach rozdzielnic i maszyn.
• Napięcie znamionowe 450/750 V: Gwarantuje bezpieczną pracę w standardowych instalacjach niskiego napięcia, z odpowiednim marginesem bezpieczeństwa dla obwodów sterowniczych.
• Izolacja PVC: Zapewnia dobrą odporność na wilgoć, oleje i czynniki chemiczne, co pozwala na zastosowanie w pomieszczeniach suchych i wilgotnych bez ryzyka degradacji izolacji.
• Certyfikaty UL, CSA, HAR: Potwierdzają zgodność z normami amerykańskimi (UL Style 1015), kanadyjskimi i europejskimi, co umożliwia uniwersalne zastosowanie i redukcję stanów magazynowych.
• Dostępny w krążku (bęben): Ułatwia odwijanie i cięcie odpowiedniej długości, a jednocześnie chroni przewód przed uszkodzeniami podczas transportu i przechowywania.

Zgodność z Normami

Przewód posiada certyfikat UL zgodny z danymi technicznymi (STYLE 1015), certyfikat CSA oraz oznaczenie HAR potwierdzające zgodność ze zharmonizowanym typem europejskim H07V-K. Produkt spełnia również wymagania klasyfikacji właściwości przeciwpożarowych zgodnie z dyrektywą UE 305/2011 (BauPVO/CPR). Dzięki temu może być stosowany w instalacjach wymagających potwierdzonej jakości i bezpieczeństwa.

Zastosowanie

Przewód sterowniczy LAPP 4160100 jest przeznaczony do połączeń nieruchomych i zabezpieczonych instalacji wewnątrz rozdzielnic, szaf sterowniczych oraz maszyn. Sprawdza się w obwodach sterowania, sygnalizacji i uziemienia. Oto typowe scenariusze zastosowania:

• Okablowanie wewnątrz rozdzielnic elektrycznych i szaf sterowniczych – jako przewód połączeniowy dla styczników, przekaźników, wyłączników i innych aparatów modułowych.
• Instalacje w maszynach i urządzeniach przemysłowych – do doprowadzenia sygnałów sterujących oraz zasilania czujników i elementów wykonawczych.
• Połączenia uziemiające i ochronne – żółto-zielona barwa izolacji jednoznacznie identyfikuje przewód ochronny PE, co ułatwia montaż i zgodność z przepisami.
• Zastosowanie w pomieszczeniach suchych i wilgotnych – izolacja PVC zapewnia odporność na warunki środowiskowe typowe dla hal produkcyjnych, magazynów i budynków użyteczności publicznej.

Wskazówki Montażowe

Montaż przewodu powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany od zasilania. Przewód przeznaczony jest do połączeń nieruchomych – nie należy go poddawać ciągłym ruchom ani wibracjom bez dodatkowej ochrony. Przy układaniu w wiązkach lub peszlach należy uwzględnić odpowiednie promienie gięcia (szczegółowe dane dostępne w karcie katalogowej producenta). Przekrój żyły 0,5 mm² wymaga zastosowania odpowiednich końcówek tulejkowych i zacisków dostosowanych do tego przekroju. Zabezpieczenie nadprądowe obwodu należy dobrać zgodnie z normami instalacyjnymi.

FAQ

• Czy przewód nadaje się do zastosowań zewnętrznych/narażonych na bezpośrednie działanie promieni UV? Produkt przeznaczony jest do pomieszczeń suchych i wilgotnych. Brak danych o odporności na promieniowanie UV – nie zaleca się stosowania na zewnątrz bez dodatkowej osłony.
• Jaka jest maksymalna temperatura pracy przewodu? Z danych wynika, że możliwe jest zastosowanie w temperaturach do -40°C. Szczegółowy zakres temperatur pracy (w tym górna granica) należy sprawdzić w dokumentacji technicznej producenta.
• Czy przewód jest zgodny z normą H07V-K? Tak, przewód posiada oznaczenie HAR potwierdzające zgodność z europejskimi wymaganiami jakościowymi, co dla tego wariantu (0,5 mm², żółto-zielony) gwarantuje sprawdzoną niezawodność.
