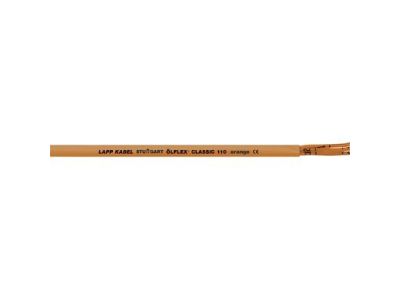

Przewód sterowniczy OLFLEX CLASSIC 110 3G1,5 300/500V pomarańczowy BĘBEN | 0019711 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy OLFLEX CLASSIC 110 3G1,5 (symbol 0019711) od LAPP to uniwersalny kabel sterowniczy o napięciu znamionowym 300/500 V, zaprojektowany do średnich obciążeń mechanicznych. Dzięki giętkiej konstrukcji i pomarańczowemu płaszczowi PVC sprawdza się zarówno w stałych, jak i sporadycznie ruchomych instalacjach, zapewniając wysokie bezpieczeństwo elektryczne (napięcie próbne 4000 V) oraz oszczędność miejsca dzięki zoptymalizowanej grubości ścianek.

• Napięcie znamionowe U0/U 300/500 V: Gwarantuje bezpieczną pracę w typowych obwodach sterowniczych, spełniając wymagania norm instalacyjnych.
• Napięcie próbne 4000 V: Zapewnia podwyższony poziom izolacji i ochronę przed przepięciami, zwiększając niezawodność systemu.
• Giętka budowa żył (klasa 5 wg IEC 60228): Ułatwia układanie w ciasnych trasach kablowych i rozdzielnicach, minimalizując ryzyko uszkodzeń mechanicznych.
• Płaszcz PVC odporny na kwasy, zasady i oleje (ograniczona odporność): Zwiększa trwałość w środowiskach przemysłowych, m.in. w szafach sterowniczych i na halach produkcyjnych.
• Pomarańczowa izolacja zewnętrzna: Spełnia funkcję ostrzegawczą zgodnie z DIN EN 60204-1 (VDE 0113-1) – ułatwia identyfikację obwodów obcych i blokujących.

Zgodność z Normami

Przewód OLFLEX CLASSIC 110 3G1,5 jest zgodny z normą DIN EN 60204-1 (VDE 0113-1) w zakresie stosowania w obwodach obcych i blokujących. Posiada klasyfikację właściwości przeciwpożarowych zgodnie z Rozporządzeniem UE 305/2011 (CPR), co potwierdza spełnienie wymogów bezpieczeństwa pożarowego. Produkt opatrzony jest oznaczeniem CE.

Zastosowanie

Dzięki swojej konstrukcji i odporności środowiskowej przewód znajduje zastosowanie w wielu obszarach automatyki i sterowania:

• Instalacje w szafach sterowniczych i rozdzielnicach – jako przewód do połączeń nieruchomych.
• Obwody ostrzegawcze, blokujące i sygnalizacyjne zgodnie z DIN EN 60204-1 (np. bezpieczeństwo maszyn).
• Zastosowania skręcające w turbinach wiatrowych – dzięki wysokiej giętkości i odporności na obciążenia dynamiczne.
• Trasy kablowe w pomieszczeniach suchych i wilgotnych, gdzie występuje narażenie na kwasy, zasady lub ograniczone działanie olejów.

Wskazówki Montażowe

Montaż przewodów powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami (IEC 60364, DIN VDE 0100). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Promienie gięcia należy dobierać zgodnie z danymi katalogowymi producenta. Przekrój żył 1,5 mm² umożliwia podłączenie do standardowych zacisków w rozdzielnicach – zaleca się stosowanie końcówek tulejkowych w przypadku przewodów linkowych. Unikać przekraczania maksymalnej temperatury pracy (we wnętrzu kabla) określonej w karcie produktu.

FAQ

• Czy przewód nadaje się do pracy w ruchu ciągłym? Przeznaczony jest do połączeń nieruchomych oraz sporadycznie ruchomych bez obciążeń rozciągających. Do stałych ruchomych aplikacji zaleca się przewody przeznaczone do prowadzenia w łańcuchach kablowych, np. OLFLEX CHAIN.
• Jaka jest odporność na oleje? Płaszcz PVC ma ograniczoną odporność na oleje – przewód nie jest przeznaczony do bezpośredniego kontaktu z olejami agresywnymi. W środowiskach o wysokiej ekspozycji olejowej należy wybrać przewód z płaszczem olejoodpornym (np. OLFLEX 110 OZ).
• Czy kabel można stosować na zewnątrz? Producent podaje zastosowanie w pomieszczeniach suchych i wilgotnych. Do instalacji zewnętrznych narażonych na promieniowanie UV i bezpośrednie działanie wody wymagany jest przewód o wyższej odporności atmosferycznej.
