Przewód sterowniczy OLFLEX CLASSIC 110 5G25 0,6/1kV czarny BĘBEN | 1120379 Lapp Kabel

Opis i Kluczowe Cechy

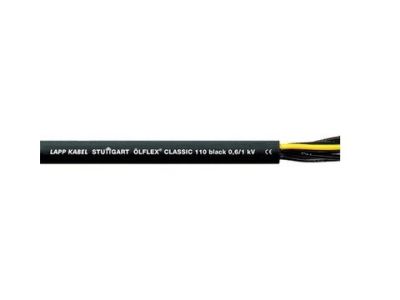

Przewód sterowniczy ÖLFLEX® CLASSIC 110 Black (symbol 1120379) firmy LAPP to giętki przewód PVC o przekroju 5G25 i napięciu znamionowym U0/U 0,6/1 kV, przeznaczony do średnich obciążeń mechanicznych. Dzięki wzmocnionemu płaszczowi zewnętrznemu o grubości minimum 1,8 mm zapewnia wysoką wytrzymałość, a napięcie próbne 4000 V gwarantuje bezpieczeństwo elektryczne. Sprawdza się w instalacjach nieruchomych oraz sporadycznie ruchomych w suchych i wilgotnych pomieszczeniach, a także na zewnątrz.

• Żyła 5G25 (przekrój 25 mm²): Umożliwia przesyłanie dużych prądów w obwodach sterowniczych i zasilających, minimalizując spadki napięcia na długich odcinkach.
• Napięcie znamionowe U0/U 0,6/1 kV: Pozwala na bezpieczną pracę w obwodach o podwyższonym napięciu, spełniając wymagania typowych instalacji przemysłowych.
• Wzmocniony płaszcz PVC o grubości min. 1,8 mm: Zwiększa odporność na uszkodzenia mechaniczne, ścieranie i wpływy atmosferyczne, wydłużając żywotność przewodu.
• Napięcie próbne 4000 V: Potwierdza wysoką izolację i bezpieczeństwo użytkowania, szczególnie w aplikacjach wymagających dodatkowej ochrony przed przepięciami.
• Giętka konstrukcja i oznaczenie żył liczbami: Ułatwia układanie, instalację oraz identyfikację żył w szafach sterowniczych i puszkach rozgałęźnych.

Zgodność z Normami

Przewód ÖLFLEX® CLASSIC 110 Black spełnia wymagania dyrektywy UE 305/2011 (BauPVO/CPR) w zakresie klasyfikacji właściwości przeciwpożarowych. Produkt posiada certyfikat CE i jest zgodny z europejskimi standardami dla przewodów sterowniczych. Szczegółowe informacje o klasie CPR dostępne są na stronie producenta LAPP.

Zastosowanie

Dzięki swojej konstrukcji i parametrom przewód nadaje się do uniwersalnego okablowania obwodów sterowniczych w wielu gałęziach przemysłu.

• Połączenia nieruchome i sporadycznie ruchome w maszynach, urządzeniach oraz wewnątrz rozdzielnic – bez obciążeń rozciągających.
• Instalacje w pomieszczeniach suchych i wilgotnych, a także na zewnątrz (z uwzględnieniem zakresu temperatury) – np. okablowanie oświetlenia zewnętrznego, czujników.
• Obwody wymagające wyższego napięcia nominalnego ze względu na ich instalację – np. zasilanie silników, transformatorów.
• Zastosowania skręcające w turbinach wiatrowych – przewód dostosowany do pracy w warunkach dynamicznych.

Wskazówki Montażowe

Montaż przewodu powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Przewód należy układać na szynach kablowych, w korytach lub w rurach ochronnych, unikając ostrych krawędzi i nadmiernego zginania poniżej minimalnego promienia gięcia (zgodnie z dokumentacją producenta). Przekrój żył 25 mm² wymaga odpowiedniego doboru zacisków i końcówek. Nie narażaj przewodu na ciągły kontakt z olejami lub rozpuszczalnikami – płaszcz PVC ma jedynie ograniczoną odporność chemiczną.

FAQ

• Jakie jest napięcie znamionowe tego przewodu? Napięcie znamionowe wynosi U0/U 0,6/1 kV, co oznacza, że jest odpowiedni do obwodów o napięciu roboczym do 1000 V AC (między żyłami a ziemią 600 V).
• Czy przewód nadaje się do stosowania na zewnątrz? Tak, jest odporny na warunki atmosferyczne i promieniowanie UV, jednak zakres temperatury pracy należy sprawdzić w karcie katalogowej – przewód może być stosowany na zewnątrz z zastrzeżeniem tych wartości.
• Czy przewód jest odporny na oleje? Płaszcz PVC ma ograniczoną odporność na oleje i kwasy – nie jest przeznaczony do bezpośredniego, ciągłego kontaktu z olejami przemysłowymi. W takich aplikacjach zalecamy przewody z płaszczem PUR (np. ÖLFLEX® ROBUST).
