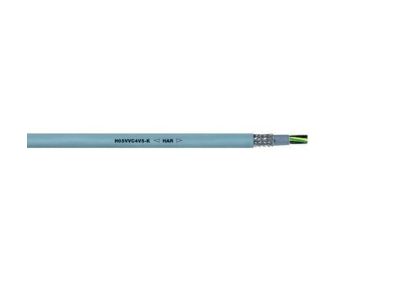

Przewód sterowniczy OLFLEX 140 CY 3G2,5 300/500V /100m/ KRĄŻEK | 0035740 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy OLFLEX 140 CY (typ H05VVC4V5-K) o oznaczeniu 0035740 to ekranowany kabel z trzema żyłami o przekroju 2,5 mm² przeznaczony do pracy przy napięciu znamionowym 300/500 V. Długość odcinka na krążku wynosi 100 m. Giętka konstrukcja i miedziany oplot ekranujący zapewniają wysoką odporność na zakłócenia elektromagnetyczne, a odporność na olej i substancje chemiczne pozwala stosować go w trudnych warunkach przemysłowych.

• 3 żyły x 2,5 mm² (3G2,5): Odpowiedni przekrój umożliwia bezpieczne przenoszenie obciążeń w obwodach sterowniczych bez ryzyka przegrzania przy napięciu 300/500 V.
• Miedziany oplot ekranujący o wysokim stopniu pokrycia: Skutecznie tłumi zakłócenia elektromagnetyczne (EMI), co zapewnia stabilną pracę sterowników PLC, czujników i innych wrażliwych urządzeń.
• Wysoka odporność na olej zgodnie z DIN EN 50363-4-1 (TM5): Przewód może być stosowany w środowiskach narażonych na kontakt z olejami, smarami i chłodziwami – bez degradacji izolacji.
• Płaszcz z PVC odporny na kwasy i zasady: Zwiększa trwałość w agresywnym otoczeniu chemicznym, co przedłuża żywotność instalacji.
• Budowa giętka i wytłaczany płaszcz wewnętrzny: Ułatwia układanie w ciasnych przestrzeniach oraz zapewnia dodatkową ochronę mechaniczną w warunkach umiarkowanych obciążeń.
• Znak badawczy HAR i zgodność z konstrukcją H05VVC4V5-K: Gwarantuje powszechną akceptację w Europie i spełnienie wymogów zharmonizowanych norm dla przewodów sterowniczych.

Zgodność z Normami

Przewód spełnia wymagania zharmonizowanej konstrukcji europejskiej H05VVC4V5-K i posiada znak badawczy HAR, potwierdzający zgodność z normami europejskimi. Odporność na olej została zweryfikowana zgodnie z normą DIN EN 50363-4-1 (TM5). Produkt nosi oznaczenie CE i może być stosowany w całej Europie.

Zastosowanie

Przewód sterowniczy OLFLEX 140 CY przeznaczony jest do uniwersalnego okablowania obwodów sterowniczych wewnątrz maszyn oraz w połączeniach międzyzakładowych. Sprawdza się zarówno w środowiskach suchych, jak i wilgotnych oraz olejowych.

• Okablowanie szaf sterowniczych i rozdzielnic – do połączeń nieruchomych i sporadycznie ruchomych bez obciążeń rozciągających.
• Instalacje w strefach narażonych na kontakt z olejami, chłodziwami i drobnymi chemikaliami (obrabiarki, linie produkcyjne).
• Podłączenie czujników, siłowników i przekaźników w systemach automatyki przemysłowej.
• Łączenie sterowników PLC z urządzeniami wykonawczymi tam, gdzie wymagana jest ochrona przed zakłóceniami elektromagnetycznymi.

Wskazówki Montażowe

Montaż przewodu powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Należy bezwzględnie przestrzegać zaleceń producenta dotyczących minimalnych promieni gięcia, momentów dokręcania w połączeniach zaciskowych oraz doboru odpowiednich końcówek i dławic kablowych. Przekrój żył 2,5 mm² dobrano do typowych obciążeń w obwodach sterowniczych – w przypadku przekroczenia parametrów napięciowych lub prądowych należy zastosować zabezpieczenia nadprądowe. Przewód nie jest przeznaczony do pracy w bezpośrednim kontakcie z czynnikami ściernymi ani w ciągłym ruchu zginającym.

FAQ

• Czy przewód OLFLEX 140 CY jest odporny na olej? Tak. Przewód spełnia wymagania normy DIN EN 50363-4-1 (TM5), co oznacza wysoką odporność na oleje, smary i typowe płyny przemysłowe.
• Jaki jest przekrój i napięcie znamionowe? Przewód ma trzy żyły o przekroju 2,5 mm² (3G2,5) i jest przystosowany do napięcia 300/500 V (U0/U).
• Do jakich zastosowań nadaje się ten przewód? Do połączeń nieruchomych i sporadycznie ruchomych bez obciążeń rozciągających – idealnie sprawdza się w szafach sterowniczych, wewnątrz maszyn i między zakładami, szczególnie w środowisku olejowym i wilgotnym.
